Modellierung lokaler Projekte > Überblick zur Modellierungsoberfläche

In diesem Kapitel wird ein Überblick über die Modellierungsoberfläche der Applikation gegeben.

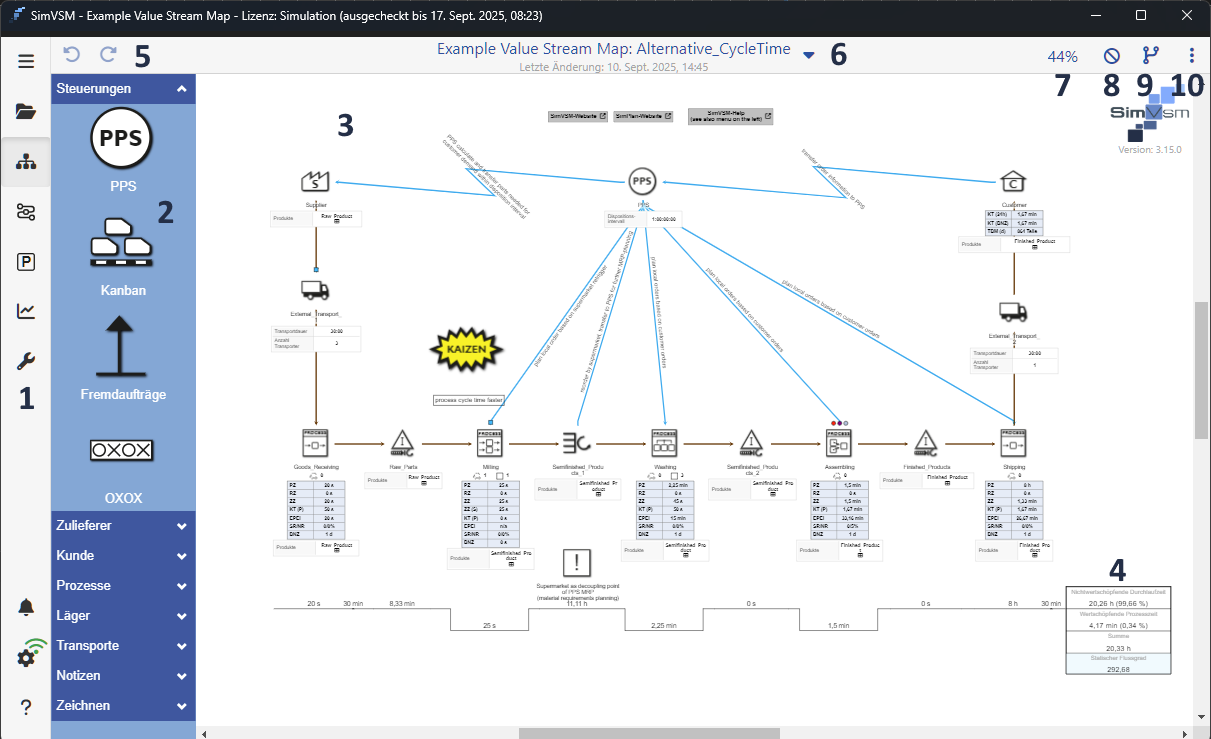

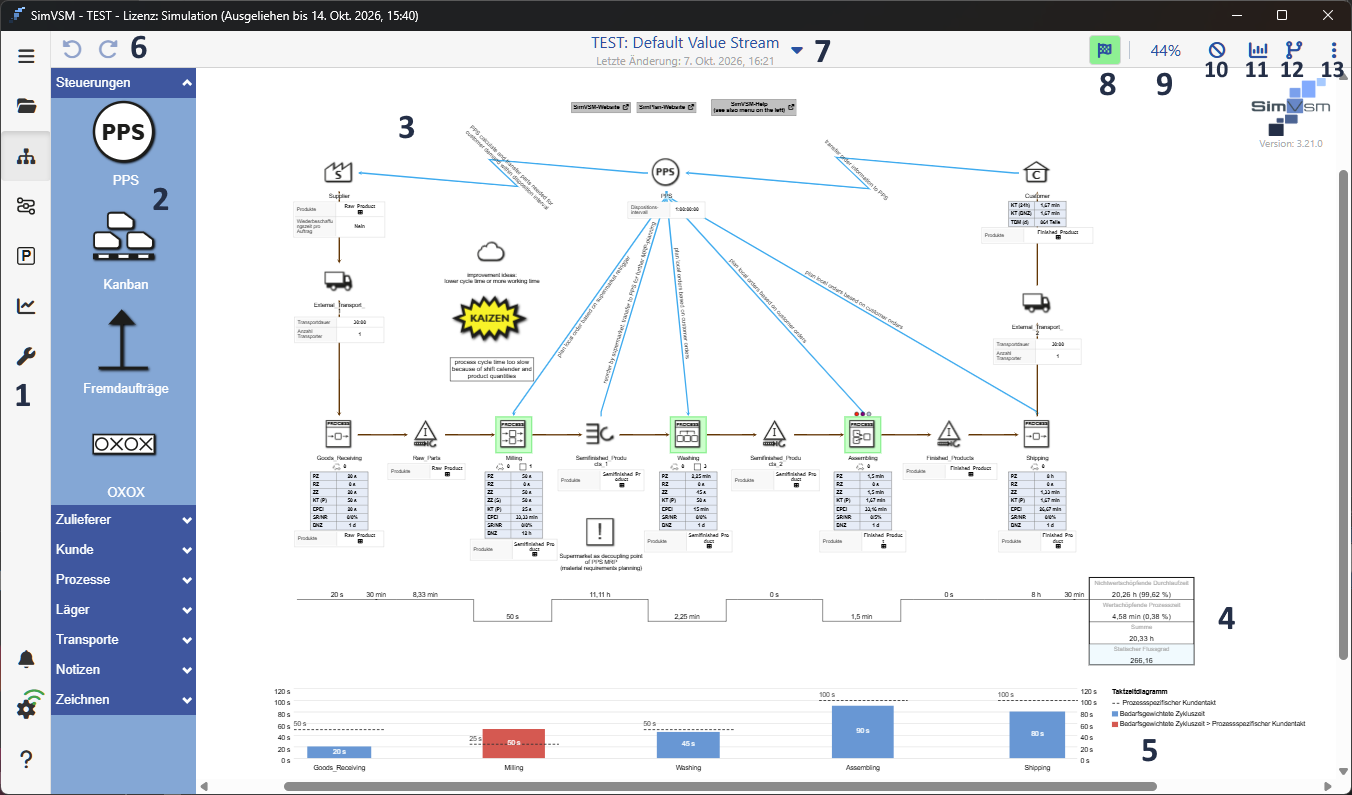

Abbildung 1 zeigt einen Überblick über die Modellierungsoberfläche der Applikation. Die durch Zahlen gekennzeichneten Bereiche werden weiter unten im Detail erklärt.

1 2 3 4 5 6 7 8 9 10

20250909_modellierungsoberflaeche_overview

Abbildung 1 - Modellierungsoberfläche

Auf der linken Seite der Applikation befindet sich das Menü. Eine detaillierte Erklärung dazu findet sich im Kapitel Menüleiste.

In der Modellierungsoberfläche steht eine Auswahl an Wertstromobjekten, gruppiert in eine Toolbox bereit. Diese können per Drag&Drop nach rechts auf die Modellierungsoberfläche gezogen werden, um ein Modell zu erstellen.

Eine Erklärung der einzelnen Wertstromobjekte kann im Kapitel Objekte der Wertstrom-Toolbox nachgelesen werden.

Wie Sie mit den Wertstromobjekten arbeiten kann im Kapitel Wertstromobjekte verwenden und verbinden nachgelesen werden.

Der größte Teil der Applikation steht für die Modellierung zur Verfügung. Hier können Modelle erstellt und verwaltet werden. Eine Anleitung dazu findet sich im Kapitel Wertstromobjekte verwenden und verbinden.

Zoom

In der Desktop-Version der Applikation kann mit gedrückter [STRG]-Taste und gleichzeitigem Bewegen des Mausrades in der Toolbox gezoomt werden.

In der Tablet- bzw. Smartphone App kann diese Funktionalität über die Standard-Zoom-Geste aufgerufen werden (vgl. Abbildung 2 und 3).

zoomgeste_1

Abbildung 2 - Zoom-in

zoomgeste_2

Abbildung 3 - Zoom-out

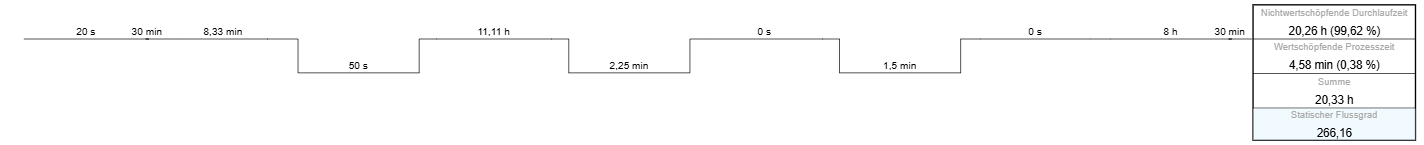

Im unteren Bereich der Modellierungsoberfläche wird der Flussgrad der Modellierung dargestellt, zusammen mit den Kennzahlen Nicht wertschöpfende Durchlaufzeit, Wertschöpfende Prozesszeit und Statischer Flussgrad.

Mit den Buttons Schritt zurück und Schritt vor können getätigte Aktionen rückgängig gemacht oder wiederholt werden, wie das Einsetzen von Objekten. Änderungen an Parameter-Einstellungen sind von dieser Aktion nicht betroffen.

Im Bereich der Titelleiste wird der Name des aktuell ausgewählten Projekts sowie die derzeit ausgewählte Alternative angezeigt (Projektname: Alternativenname).

Unter den Bezeichnungen wird immer der Zeitpunkt der letzten Änderung in der Modellierungsoberfläche dargestellt.

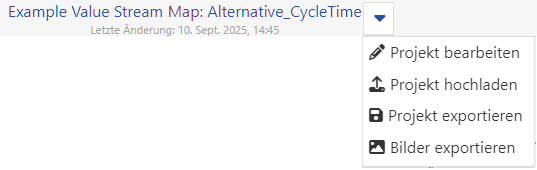

Über einen Klick auf das Pfeil-Symbol wird ein Menü geöffnet, in dem verschiedene Einstellungen für das aktuelle Projekt getätigt werden können

20250909_modellierungsoberflaeche_nav_menu

Abbildung 4 - Menüleiste oben

Projekt bearbeiten öffnet einen Dialog, in dem Name und Beschreibung des Projektes geändert werden können.

Projekt hochladen lädt das Projekt auf den Server hoch (mit vorangehender Abfrage, für wen das Projekt freigegeben werden soll).

Projekt exportieren öffnet einen Dialog, in dem Exporteinstellungen gesetzt werden können, bevor das Projekt als *.simvsm-Datei exportiert wird (siehe auch Lokale Projekte Abschnitt 5. Lokales Projekt als Datei exportieren)

Bilder exportieren öffnet einen Dialog, in dem die im Projekt vorhandenen Bilder exportiert werden können.

Über den Dialog kann ausgewählt werden, Bilder nur aus bestimmten oder allen Alternativen exportiert werden sollen (siehe Abbildung 5 + 6).

Das Ergebnis ist ein *.zip-File, benannt nach dem jeweiligen Projektnamen.

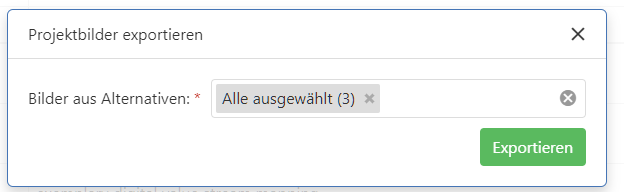

20250423_bilder_export_dialog_small

Abbildung 5 - Dialog Bilder Export

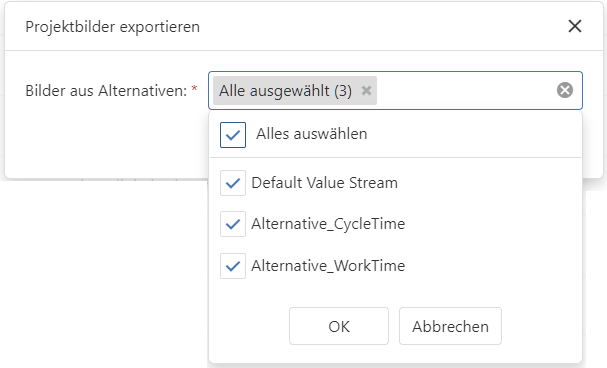

20250423_bilder_export_dialog

Abbildung 6 - Dialog Bilder Export

Über einen Klick auf den Prozentwert, können unterschiedliche Zoom-Einstellungen durchgeführt werden, wie in nachstehender Abbildung zu sehen.

20250909_modellierungsoberflaeche_zoom

Abbildung 7 - Zoom-Einstellungen

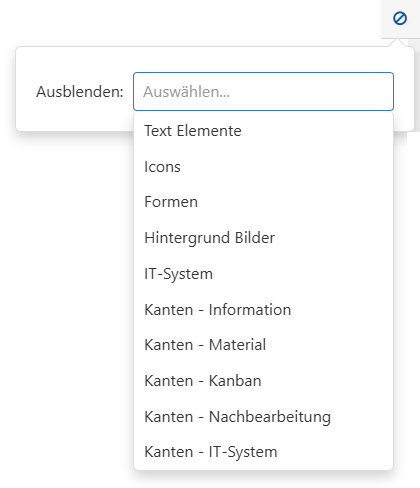

Über den Ausblenden-Button ist es möglich, Elemente über ein Dropdown auszuwählen, die auf der Modellierungsoberfläche ausgeblendet werden sollen.

20240723_elemente_ausblenden

Abbildung 8 - Elemente ausblenden

Über einen Klick auf den Alternativen Button

öffnet sich die Seitenleiste Alternativen, in der Alternativen erstellt und verwaltet werden können. Details finden Sie im Kapitel Alternativen erstellen und verwalten.

Über einen Klick auf den Button Weitere Optionen

öffnet sich ein Dropdown mit verschiedenen Einstellungen für die Modellierungsoberfläche, welche nachfolgend erklärt werden.

20250909_modellierungsoberflaeche_sidemenu_overview

Abbildung 9 - Einstellungen Modellierungsoberfläche

Mini-Übersicht

Mit diesem Button Mini-Übersicht kann ein Übersichtsfenster ein- und ausgeblendet werden, dass vor allem bei größeren Wertströmen hilft, die Übersicht über die gesamte Modellierung zu behalten

Suchen

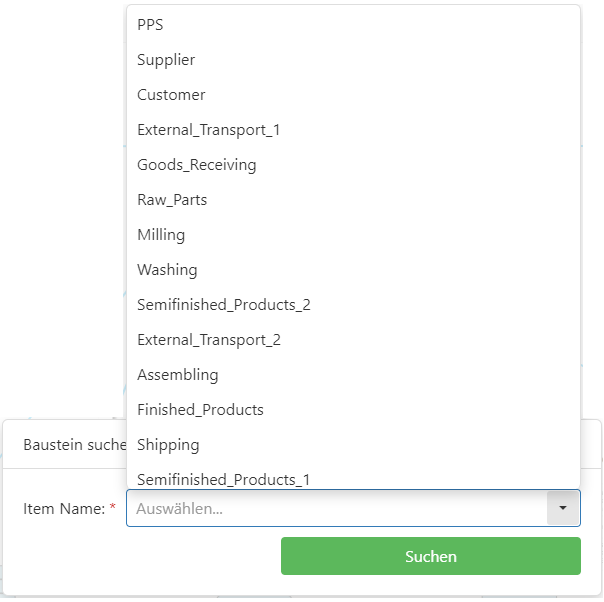

Über einen Klick auf den Suchen Button (Lupen-Symbol) können Bausteine über einen Dialog gesucht werden.

Nebenstehende Abbildung zeigt den Dialog mit geöffnetem Dropdown-Menü, welches alle auf der Modellierungsoberfläche eingesetzten Bausteine enthält.

Sobald ein Element ausgewählt und über den Button Suchen die Suche gestartet wurde, wird anschließend das entsprechende Element auf der Modellierungsoberfläche selektiert und diese auf den jeweiligen Baustein zentriert.

modellierungsoberflaeche_suche

Abbildung 10 - Suchen

Parameter-Anzeigemodus

Über den Button Parameter-Anzeigemodus kann eingestellt werden, in welchem Detailgrad die Parameter der Objekte angezeigt werden sollen.

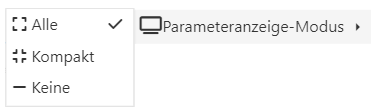

20250909_modellierungsoberflaeche_parameteranzeige

Abbildung 11 - Parameter-Anzeigemodus

Wahlweise kann die Parameteranzeige auch per Doppelklick auf eine freie Stelle in der Modellierungsoberfläche gewechselt werden.

Die folgenden Ansichten stehen zur Verfügung:

•Parameter-Anzeige: Alle

•Parameter-Anzeige: Kompakt

•Parameter-Anzeige: Keine

Abbildungen 12-14 zeigt jeweils ein Beispiel für eine Parameteransicht.

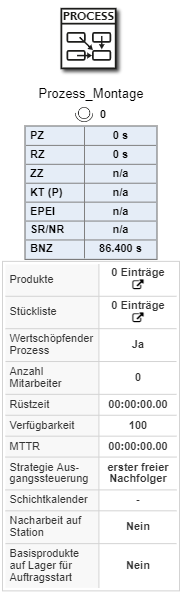

20230126_overview_modellierungsflaeche_4_alle_parameter

Abbildung 12 - Parameter-Anzeige: Alle

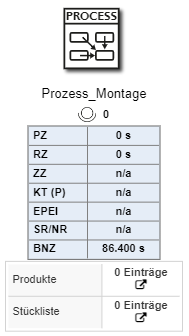

20230126_overview_modellierungsflaeche_4_kompakte_parameter

Abbildung 13 - Parameter-Anzeige: kompakt

20230126_overview_modellierungsflaeche_4_keine_parameter

Abbildung 14 - Parameter-Anzeige: keine

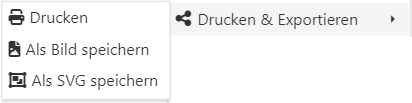

Über den Button Drucken&Exportieren kann die aktuell ausgewählte Alternative entweder gedruckt oder als Bild (*png) oder als SVG exportiert werden.

20250909_modellierungsoberflaeche_drucken_speichern

Abbildung 15 - Drucken und exportieren

Bild/SVG speichern

Für den Export als Bild (*.png) oder als SVG muss lediglich der entsprechende Eintrag im Dropdown ausgewählt werden. Anschließend öffnet sich der Windows-Explorer und die Datei kann gespeichert werden.

Drucken

Ein Klick auf Drucken öffnet die Druckvorschau (Abbildung 7). Im Seitenmenü sind die Druckeinstellungen zu finden. Hier kann die aktuelle Alternative auch direkt als PDF gedruckt werden.

Dabei ist es auch möglich, durch Aktivieren der Checkbox Dynamische Breite die Breite des zu erzeugenden PDFs abhängig vom Seitenverhältnis des Wertstroms automatisch berechnen zu lassen.

Der Button am unteren Ende des Seitenmenüs öffnet die systemseitigen Druckereinstellungen.

Über den Button Drucken kann die gewählte Alternative ausgedruckt werden. Über den Button Abbrechen kann zur vorigen Ansicht gewechselt werden.

20250909_modellierungsoberflaeche_drucken

Abbildung 16 - Druckvorschau

Toolbox anzeigen

Über diesen Schieberegler kann die Toolbox ein- oder ausgeblendet werden.
