In diesem Kapitel werden das Anlegen, Kopieren und Löschen von alternativen Modellierungen beschrieben.
|
Hinweis Seit Version 3.15 können Alternativen aus anderen Projekten importiert werden. |
Inhalte des Kapitels
1. Alternativen anlegen und importieren
4. Alternative als Referenz festlegen
1. Alternativen anlegen und importieren
Um eine neue Alternative zu einer Modellierung anlegen zu können, muss zunächst ein neues Projekt erstellt oder ein bestehendes Projekt geladen werden.
Um eine neue Alternative zu erstellen, muss zunächst der Alternativen Button |
|
in der oberen Menüleiste betätigt werden. |
Daraufhin öffnet sich am rechten Rand der Applikation das Fenster für das Erstellen einer Alternative. Von hier aus kann auch zu bereits angelegten Alternativen gewechselt werden (siehe Abbildung 1).
Die hier angezeigten Alternativen können mit der Maus per Drag&Drop verschoben und neu angeordnet werden.
Abbildung 1 - Fenster Alternativen
Die folgende Tabelle erklärt die Funktionsweise der vorhandenen Buttons im Fenster Alternativen:
Button |
Beschreibung |
|
Der Button Anlegen öffnet ein neues Fenster in dem eine neue Alternative angelegt werden kann (siehe Abbildung 2) |
|
Der Import-Button öffnet einen Dialog, über den Alternativen aus anderen Projekten in die aktuelle Alternative importiert werden können (siehe Abbildung 3 - 5). |
|
Der Status-Button öffnet einen Informationsdialog zum Starten und Kontrollieren von Simulationsläufen Details zu Simulationsläufen finden sich in Kapitel Simulationsläufe starten und kontrollieren |
|
Nach Beendigung des Simulationslaufs ändert der Status-Button seine Farbe und zeigt den Status des Simulationslaufs der aktuellen Alternative |
|
Über den Button Weitere Optionen können die Optionen Bearbeiten, Duplizieren, Als Referenz festlegen und Löschen erreicht werden |

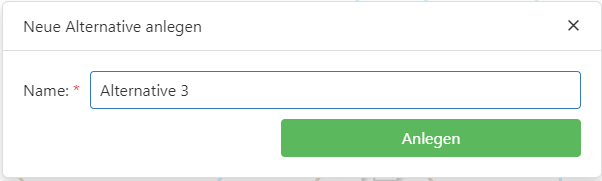

Um das Erstellen einer neuen Alternative abzuschließen muss der Button Anlegen geklickt werden (siehe Abbildung 2).
Abbildung 2 - Alternative anlegen
Zunächst muss ein Projekt ausgewählt werden, aus dem die gewünschte(n) Alternative(n) importiert werden sollen.

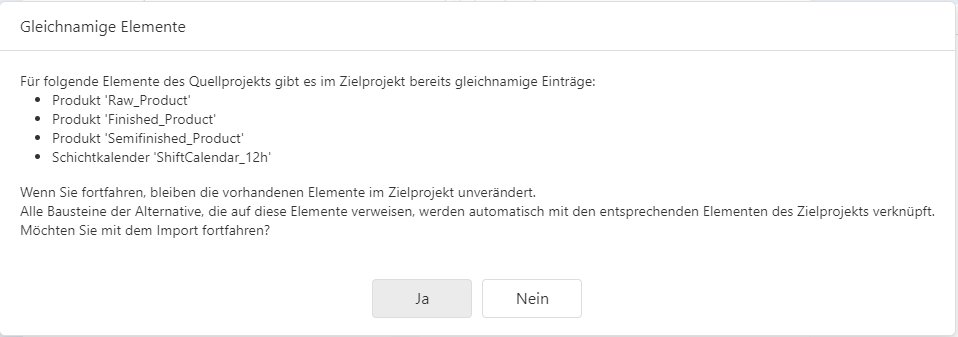

Existieren in dem zu importierenden Projekt ein oder mehrere gleichnamige Elemente wird der Dialog aus Abbildung 4 angezeigt.

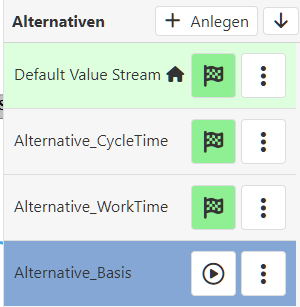

Nach Abschluss des Imports wird die jeweilige Alternative ans Ende der Liste der bestehenden Alternativen angehängt (Abbildung 5).
Abbildung 3 - Alternativen auswählen und importieren
Abbildung 4 - Hinweismeldung Produkte |
Abbildung 5 - Ergebnis Import |
Um eine Alternative zu bearbeiten muss zunächst die gewünschte Alternative ausgewählt werden und anschließend über den Optionendialog der Button Bearbeiten geklickt werden.
Daraufhin erscheint ein Dialog in dem nun ein neuer Name für die Alternative eingegeben und mit einem Klick auf den Button Übernehmen bestätigt werden kann.
Über das Kontextmenü der Alternativen kann die aktuelle Modellierung dupliziert werden. Dabei wird dem Namen des Originals ein "_1" angehängt.
Das Duplikat wird in der Liste unter dem Original hinzugefügt. Die Liste kann zusätzlich beliebig per Drag&Drop sortiert werden.
4. Alternative als Referenz festlegen
Durch Klick kann die gewählte Alternative als „Referenz“-Alternative ausgewählt werden, welche als Basis für den Vergleich von Parameter-Werten dient.
In den anderen Alternativen wird daraufhin jeder Parameter-Wert mit dem entsprechenden Parameter-Wert aus der Referenzalternative verglichen.
Hat mindestens ein Parameter eines Bausteins einen anderen Wert als im Referenzmodell, wird ein quadratisches Icon oberhalb des Bausteins angezeigt, um auf die Abweichung hinzuweisen.
Zusätzlich wird in der Parameter-Sidebar für jeden abweichenden Parameter ein ≠ Indikator angezeigt sowie eine Zurücksetzen-Funktion angeboten (vgl. Allgemeine Projekteinstellungen in Abschnitt 6)
Sobald eine Alternative als Referenz gesetzt wurde, wird dies in der Sidebar durch ein Haus-Icon und eine farbliche Hinterlegung gekennzeichnet.
Auf gleichem Weg kann die gesetzte Referenz auch wieder entfernt werden. Es kann immer nur eine Alternative eines Projekts als Referenz-Alternative festgelegt werden.
Um eine Alternative zu löschen muss zunächst die gewünschte Alternative ausgewählt werden und anschließend über den Optionendialog der Button Löschen geklickt werden.
