In diesem Kapitel wird beschrieben, wie Simulationsläufe für Modellierungen und Alternativen gestartet und deren Status kontrolliert werden können.
Inhalte des Kapitels
2. Simulationsstatus kontrollieren und vorzeitig beenden
Um einen Simulationslauf zu starten muss das Alternativen Fenster über den Alternativen Button |
|
aufgerufen werden. |
Dort kann über den Status Button |
|
ein Informationsdialog aufgerufen werden, der je nach Status/Zustand der aktuellen Simulationsläufen Informationen und Aktionen anbietet. |
Ist noch kein Simulationslauf ausgeführt worden, erscheint der Hinweis aus Abbildung 1, existieren bereits Ergebnisse eines Simulationslaufs erscheint der Hinweis aus Abbildung 2.
Über jeden der Buttons aus untenstehenden Abbildungen kann die Simulation gestartet werden.
Abbildung 1 - Hinweis Simulationslauf |

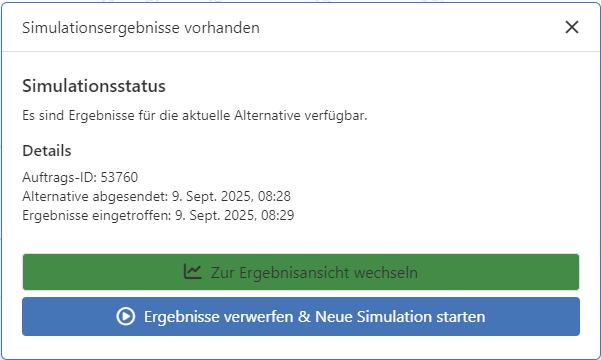

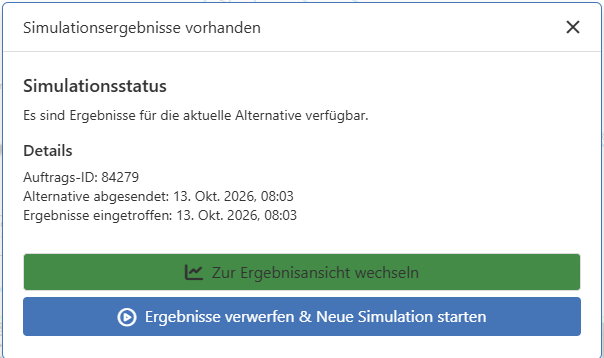

Abbildung 2 - Hinweis 2 Simulationslauf |
2. Simulationsstatus kontrollieren und vorzeitig beenden
Nachdem die Simulation gestartet wurde, erscheint in der jeweiligen Zeile eine Fortschrittsanzeige, welche dem Benutzer Rückmeldung gibt, wie weit die Simulation fortgeschritten ist.
Es können zu jeder Zeit weitere Simulationen gestartet werden, abhängig von der jeweiligen Lizenz.
Parallele Simulationsjobs von unterschiedlichen Alternativen werden entsprechend unabhängig voneinander zum Server übertragen, entsprechend eingereiht und im Warteschlangenprinzip abgearbeitet.
Um eine Simulation abzubrechen, können durch einen Klick auf den blauen Status Button |
|
Informationen zum aktuell durchgeführten Simulationslauf abgerufen werden |
Im Dialog aus Abbildung 3 kann die Simulation entweder vorzeitig beendet oder abgebrochen werden.
Beim vorzeitigen Beenden werden alle bis dahin entstandenen Ergebnisdaten gespeichert und in der Ergebnisansicht dargestellt.

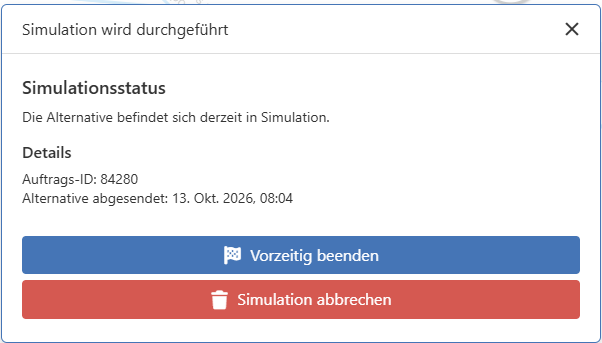

Abbildung 3 - Simulationslauf abbrechen
Nachdem die Simulation erfolgreich abgeschlossen wurde, ändert sich die Farbe des Status Button zu grün |
|
Ein Klick auf diesen Button zeigt Informationen über den durchgeführten Simulationslauf an und bietet ebenfalls die Möglichkeit, einen neuen Simulationslauf zu starten (vgl. Abbildung 2).
|
Hinweis: Mit einem Trigger eines Simulationslaufs wird die jeweilige Wertstromalternative in ein Modell codiert und zu einem Server übertragen. Dieser startet daraufhin eine Plant Simulation Instanz mit einem zugehörigen Template-Modell, in welchem das Wertstrommodell automatisch aufgebaut und simuliert wird. Die durchgelaufenen Simulationsmodelle werden dabei auf den Server (inkl. entsprechender Input- und Outputdaten) in einem eindeutigen Simulationsjob-Ordner zur späteren Einsicht abgelegt. Zu diesem Simulationsjob-Ordner wird dabei im Informationsdialog ein Explorer-Link angezeigt, der entsprechend auf ein Netzwerk-Laufwerk des Servers führt. Hierzu muss der (Windows-)User eine entsprechende Zugriffsberechtigung halten. |
Sollte die Simulation fehlschlagen, wird dies über einen roten oder oranger Status Button |
|
angezeigt. |
Ein Klick auf diesen Button zeigt Informationen für den fehlgeschlagenen Simulationslauf an (siehe Abbildung 4).

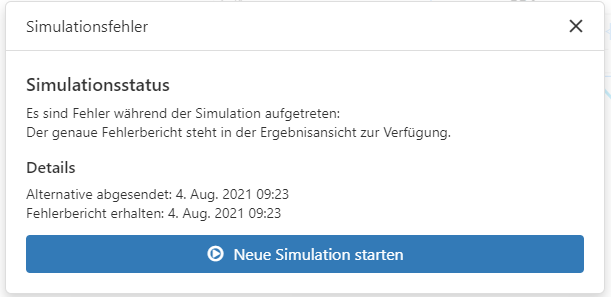

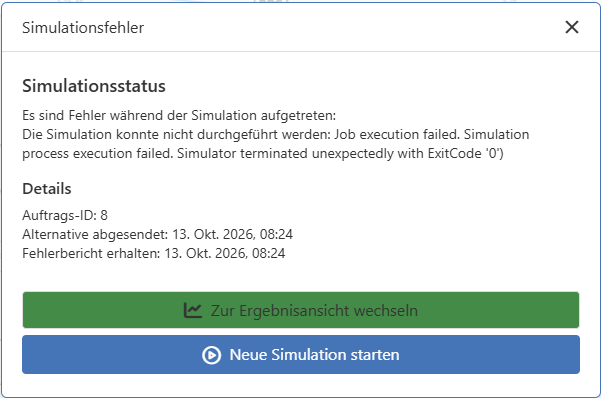

Abbildung 4 - Fehlgeschlagener Simulationslauf
Über den Ergebnis Button |
|
können die Ergebnisse des/der Simulationslaufs (-läufe) eingesehen werden. |
Sollte die Simulation fehlschlagen, werden im Kapitel Simulationsergebnisse (Dynamische Kennzahlen) weitere Informationen darüber angezeigt.
