Sobald sich ein Benutzer in der Applikation angemeldet hat, wird die Seite Projekt öffnen angezeigt. Hier kann der Benutzer zunächst zwischen den Reitern Lokale Projekte und Server Projekte unterscheiden.
Die Übersicht der lokalen Projekte beinhaltet dabei Spalten zu Projektnamen, letztes Änderungsdatum sowie einer weiteren Beschreibung.
Außerdem wird die Anzahl an Alternativen in einem Projekt aufgelistet. Die Buttons Hochladen und Weitere Optionen am rechten Rand eines Eintrages führen zum einen zum Projektupload sowie zu weiteren Bearbeitungs- und Verwaltungsschritten.
Abbildung 1 zeigt die Übersicht über lokal erstellte Projekte. Hat der Benutzer noch kein Projekt erstellt, ist die Liste leer.
Abbildung 1 - Übersicht lokale Projekte
Falls die Auflistung der lokalen Projekte umfangreicher wird, können die dargestellten Einträge auch anhand von wählbaren Filtern (für jede einzelne Spalte) eingeschränkt werden (siehe Abbildung 2).
Zudem ist die lokale Übersicht auf Projekte des angemeldeten Users beschränkt, d.h. falls mehrere User an einem Rechner arbeiten, ist eine personalisierte Ansicht gewährleistet.
Abbildung 2 - Projektübersicht Filter
Über einen Klick auf den Button Neues Projekt kann ein neues, lokales Projekt angelegt werden.
Daraufhin öffnet sich ein neues Fenster, in dem nun entweder ein neues Projekt angelegt werden kann (siehe Abbildung 3), oder ein bestehendes importiert werden kann (siehe Abbildung 5).
Um ein neues Projekt anzulegen muss zunächst ein Projektname vergeben werden. Dieses Feld muss ausgefüllt werden, das Feld Beschreibung ist optional zu befüllen.
Durch Setzen eines Hakens beim Feld Beispiel-Wertstrom erzeugen wird beim Erstellen des neuen Projekts automatisch ein Beispiel-Wertstrom erzeugt, der über den Menüpunkt Modellierung aufgerufen werden kann.
Durch einen Klick auf den Button Anlegen wird das Erstellen eines neuen Projektes abgeschlossen. Daraufhin wird automatisch in die Modellierungsoberfläche gewechselt.
Abbildung 3 - Neues Projekt anlegen
Neues Projekt importieren
Abbildung 4 - Projekt importieren
Um ein bestehendes Projekt zu importieren, muss dieses zunächst über den Button Datei auswählen ausgewählt werden. Wahlweise kann die Projektdatei auch direkt auf die Zeile Projektdatei gezogen werden.
|
Hinweis: Es können nur Dateien mit der Endung *.simvsm importiert werden. |
Anschließend muss, genau wie beim Anlegen eines neuen Projektes, ein Projektname vergeben werden.
Existiert bereits ein lokales Projekt mit demselben Namen, muss der Name im Feld Projektname geändert werden. Die Angabe einer Beschreibung für das Projekt ist optional.
Anschließend kann der Import eines Projekts über einen Klick auf Importieren abgeschlossen werden. Dadurch wechselt die Ansicht automatisch zurück zur Projektübersicht
Über den Button Weitere Optionen |
|
kann das Kontextmenü für jedes lokale Projekt aufgerufen werden. |
Von hier aus kann über einen Klick auf den Button Bearbeiten das jeweilige Projekt bearbeitet werden.
Daraufhin öffnet sich ein neues Fenster, in dem die Projekteigenschaften (Projektname und Beschreibung) bearbeitet werden können (siehe Abbildung 6).
4. Lokales Projekt duplizieren
Über den Button Weitere Optionen |
|
kann das Kontextmenü für jedes lokale Projekt aufgerufen werden. |
Von hier aus kann über einen Klick auf den Button Duplizieren das jeweilige Projekt dupliziert werden.
Daraufhin öffnet sich ein Dialog, in dem der Name des duplizierten Projektes und die zu duplizierenden Alternativen (falls vorhanden) bearbeitet werden können.

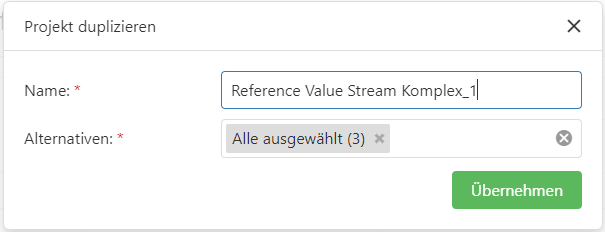

Abbildung 5 - Duplizieren Dialog |
Abbildung 6 - Duplizieren Dialog Alternativen |
5. Lokales Projekt als Datei exportieren
Über den Button Weitere Optionen |
|
kann das Kontextmenü für jedes lokale Projekt aufgerufen werden. |
Von hier aus kann über einen Klick auf den Button Exportieren das jeweilige Projekt exportiert werden.
Beim Export eines Projektes wird der Dialog aus Abbildung 7 geöffnet. Hier muss zunächst festgelegt werden, was exportiert werden soll, wobei mindestens ein Eintrag auszuwählen ist.
Optional können über diesen Dialog auch aufgenommene Fotos exportiert werden.
Wird dieser Dialog mit einem Klick auf Exportieren bestätigt, öffnet sich der Windows-Explorer, in dem der Pfad ausgewählt werden kann, unter welchem das zu exportierende Projekt gespeichert werden soll.
Anschließend wir das Projekt wird als *.simvsm-Datei unter dem gewählten Pfad gespeichert und kann beispielsweise offline ausgetauscht oder archiviert werden.
Abbildung 7 - Projekt exportieren |
Abbildung 8 - Alternativenauswahl |
Über den Button Weitere Optionen |
|
kann das Kontextmenü für jedes lokale Projekt aufgerufen werden. |
Von hier aus kann über einen Klick auf den Button Löschen das jeweilige Projekt gelöscht werden.
Beim Löschen eines Projektes wird zusätzlich der folgende Hinweis eingeblendet (siehe Abbildung 9).

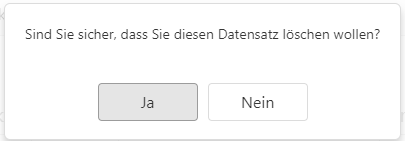

Abbildung 9 - Hinweis Projekt löschen
|
Warnung: Wird dieser Dialog mit Ja bestätigt, wird das Projekt gelöscht und kann nicht wieder hergestellt werden! |
7. Lokales Projekt zum Projektserver hochladen
Über einen Klick auf den Button Hochladen |
|
kann das jeweilige Projekt auf den Server hochgeladen werden. Das Projekt ist anschließend im Reiter Server Projekte verfügbar. |
|
Hinweis: Über jedes lokal an- und abgelegte Projekt verfügt der jeweilige Nutzer über die sogenannten Ownership bzw. Eigentumsrechte. Diese Ownership wird dabei auch bei Hochladen eines Projektes auf den Projektserver hinterlegt. Dadurch wird nur der jeweilige Benutzer zum Verwalten von Freigaben, Entfernen oder einem Überschreiben des Server-Projektes berechtigt. Ist ein Projekt (bzw. dessen eindeutige Projekt-ID) bereits am Server enthalten, so wird vor einem Überschreiben eine entsprechende Sicherheitsabfrage eingeblendet. |
