Objekte der Wertstrom-Toolbox > Prozessobjekte

Inhalte des Kapitels

1. Kurzbeschreibung

Das Objekt Nacharbeit (Rework) stellt einen besonderen Prozess dar und besitzt seine eigene Kantenverbindung. Produkte, welche als defekt markiert sind, werden hier überarbeitet.

2. Ablauf und Steuerungsbeschreibung

Das ankommende, defekte Produkt wird auf dieser Station repariert. Die hierzu notwendige Reparaturzeit wird gleich verteilt zwischen der minimalen Nacharbeitszeit und der maximalen Nacharbeitszeit gewürfelt.

20220719_rework_folie_1_DE

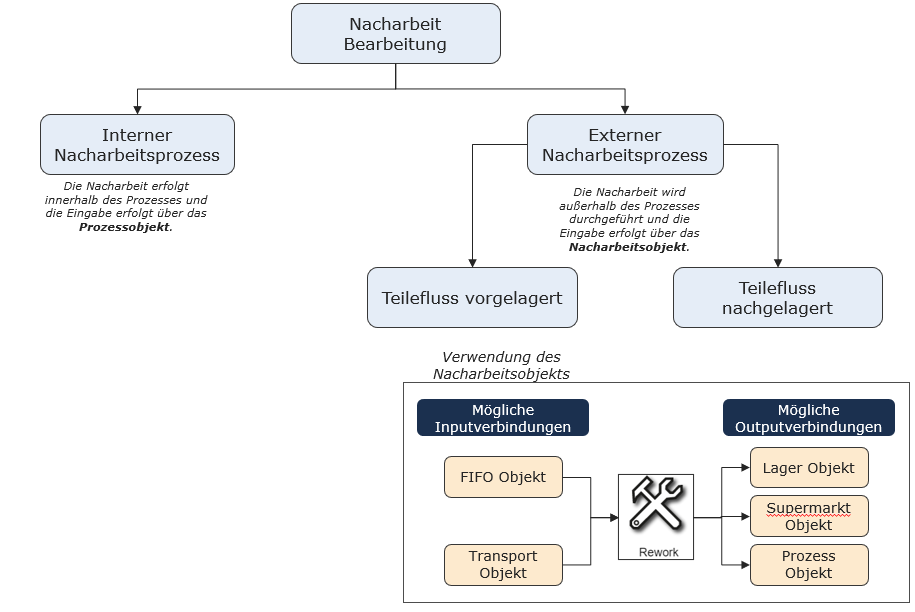

Abbildung 1 - Prozess Nacharbeit Übersicht

20220719_rework_folie_2_DE

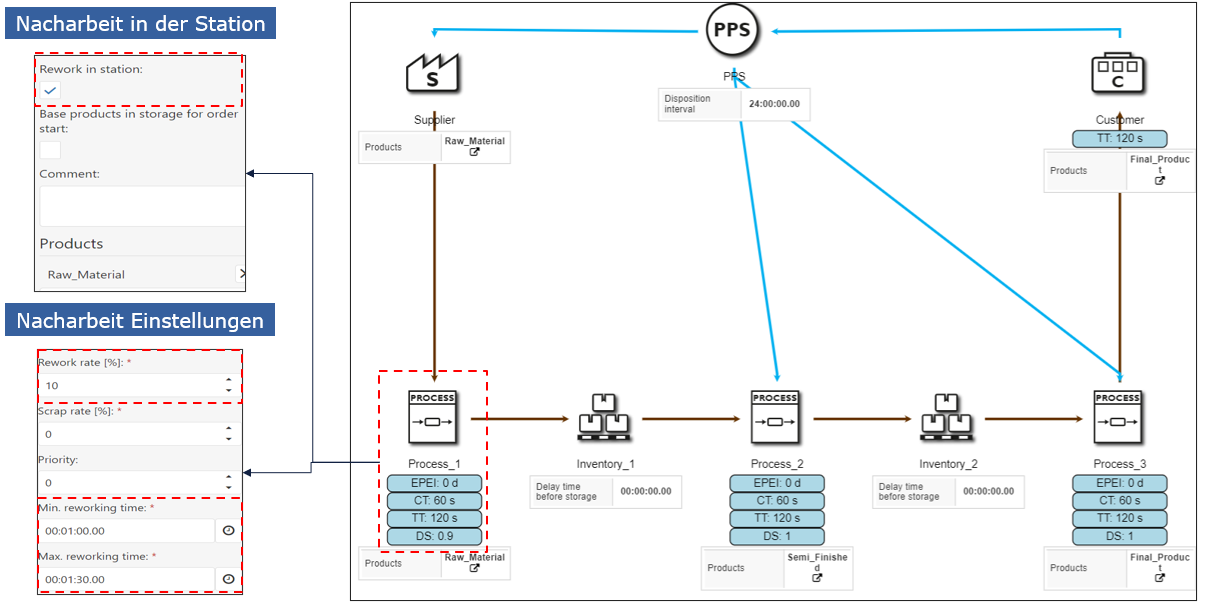

Abbildung 2 - Interne Nacharbeit - innerhalb des Prozesses

20220719_rework_folie_3_DE

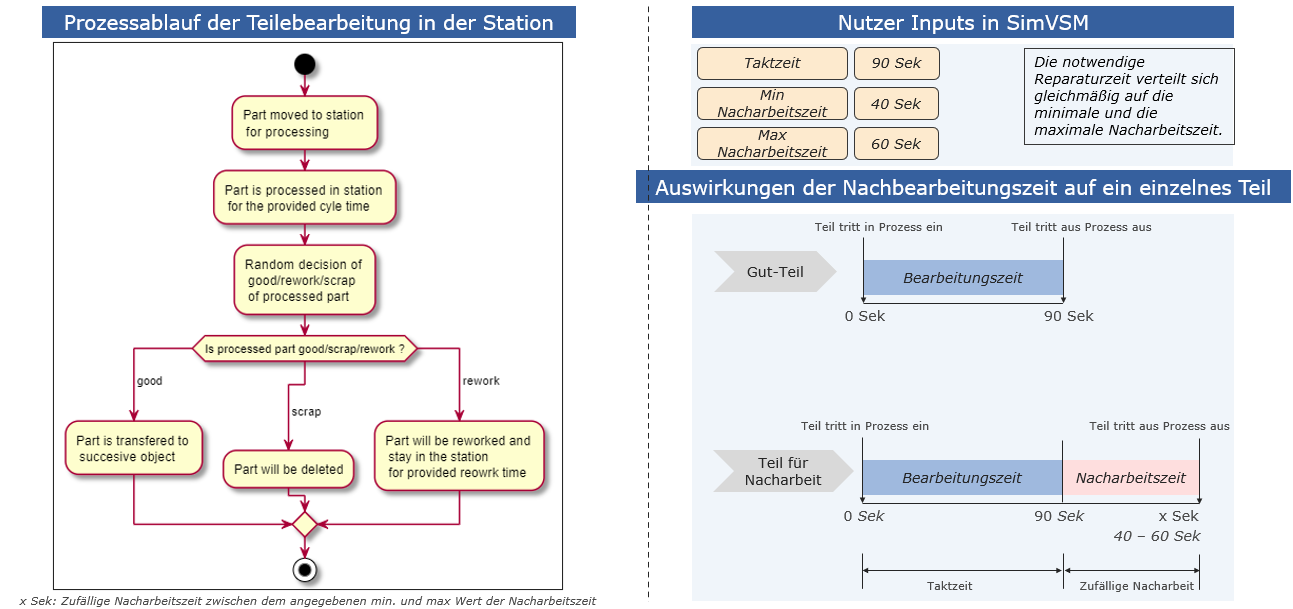

Abbildung 3 - Zeitleiste für Teile mit Nacharbeit innerhalb einer Station

20220719_rework_folie_4_DE

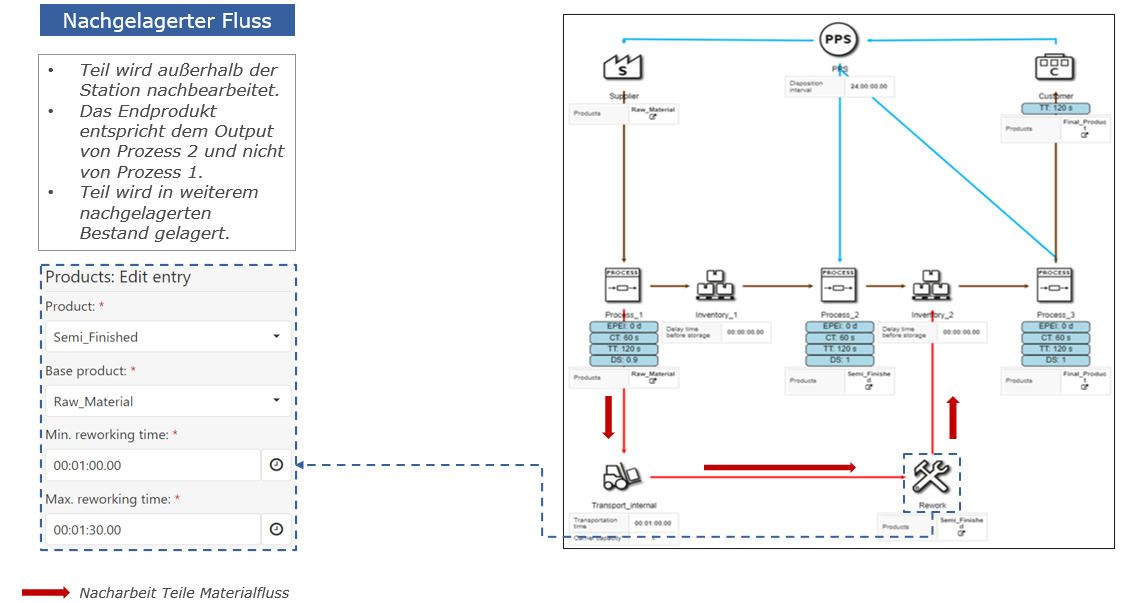

Abbildung 4 - Externe Nacharbeit – Teilefluss nachgelagert

20220719_rework_folie_5_DE

Abbildung 5 - Externe Nacharbeit – Teilefluss nachgelagert

20220719_rework_folie_6_DE

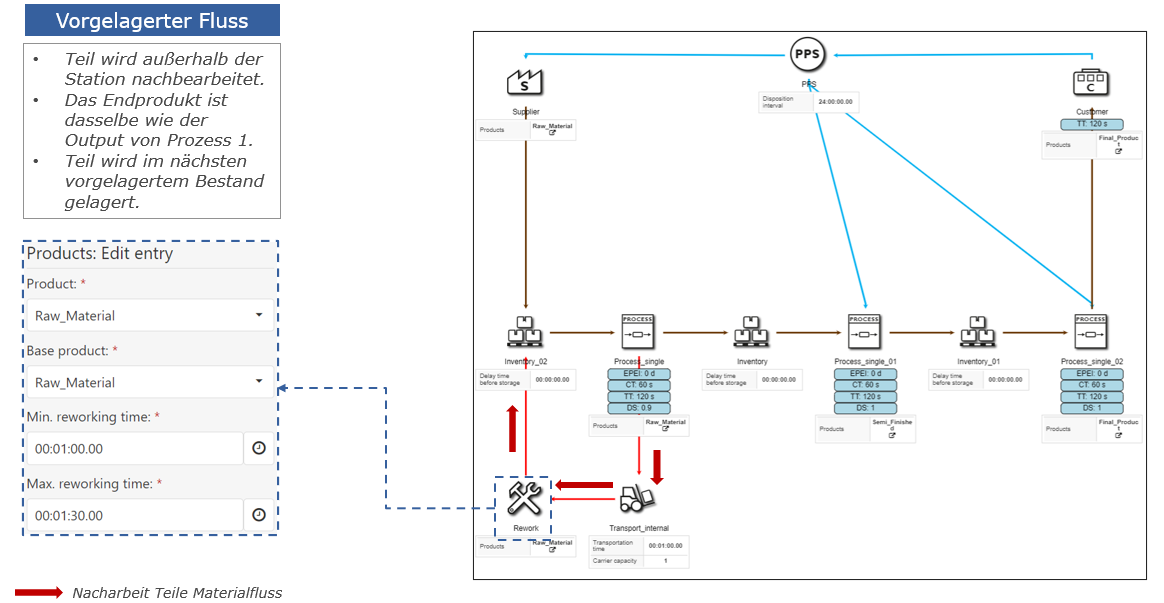

Abbildung 6 - Externe Nacharbeit - Teilefluss vorgelagert

20220719_rework_folie_7_DE

Abbildung 7 - Mehrere Nacharbeitskonstellationen

20220719_rework_folie_8_DE

Abbildung 8 - Materialfluss in der Nacharbeitskonstellation

3. Parametrierung

20221213_Prozess_nacharbeit_mit_parameter

Abbildung 9 - Prozess (Nacharbeit)

Prozess Parameter	Erforderlich	Beschreibung
Name	nein	Name des Objektes
Produkte	nein	Produkte des Objektes
Rüstzeit	ja	Benötigte Zeit, die ein Objekt braucht, um sich für ein anstehendes Produkt zu rüsten
Rüstmatrix anlegen	nein	Öffnet eine neue Ansicht, um eine Rüstmatrix zu definieren
Verfügbarkeit	ja	Zuverlässigkeit (in %), mit der ein Objekt ohne Störungen in Betrieb ist. Prozentualer Anteil bezieht sich nur auf den Zustand Arbeitszeit (Maschine wird nicht während Ungeplant, Pausiert, Wartend oder Rüstend gestört).
MTTR	ja	Meantime to Repair: Benötigte Zeit um eine Störung zu beheben
Strategie Ausgangssteuerung	ja	Logik nach der die Produkte das Objekt verlassen Verfügbare Modi: •Zyklisch (blockierend) •Bei Nachfolger 1 beginnen (zyklisch, nicht blockierend, jede Prüfung mit Start bei 1. Nachfolger; entspricht etwa „Überlaufsteuerung“) •Erster freier Nachfolger (zyklisch, nicht blockierend, Start bei letztem Nachfolger + 1) •Geringste Belegung (geringste relative kapazitive Belegung; ohne Pausiert und Gestört-Anteile, gewichtet nach Zeit)
Schichtkalender	nein	Zuweisung von Arbeits- und Ruhezeiten
Notiz	nein	Benutzerdefinierte Notizen und Anmerkungen

Produkt Parameter	Erforderlich	Beschreibung
Produkt	ja	Produkt, welches bearbeitet werden soll
Basisprodukt	ja	Benötigtes Produkt, um ausgewähltes Produkt herzustellen
min. Nacharbeitszeit	ja	Minimale Nacharbeitszeit eines Produktes
max. Nacharbeitszeit	ja	Maximale Nacharbeitszeit eines Produktes

4. Kantenverbindungen

siehe Kapitel Mögliche Verbindungen zu Objekten
