Wertstromanalyse 4.0 > Editiermodus

In diesem Kapitel wird der Editiermodus näher erläutert, in welchem die Wertstrom-Darstellung bearbeitet werden kann.

Inhalte des Kapitels

1. Objekte bearbeiten

2. Kanten erstellen und bearbeiten

3. Kategorien bearbeiten

1. Objekte bearbeiten

Wie die einzelnen Objekte bearbeitet werden können, wird im Kapitel Objektattribute beschrieben.

2. Kanten erstellen und bearbeiten

20250912_vsa40_editiermodus_kanten_ziehen

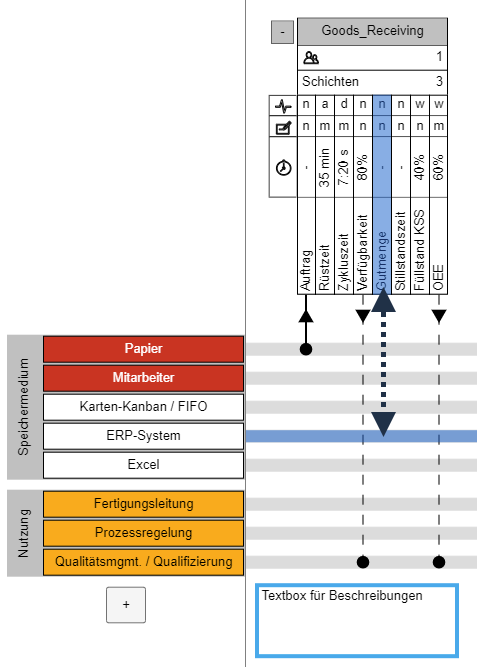

Abbildung 1 - Kanten erstellen

Um eine Kante von einem Objekt zu einem Speichermedium/Verwendungseinheit zu erstellen, muss die Maus bei gedrückter Maustaste von einem Attribut eines Objektes aus zum entsprechenden Speichermedium gezogen werden.

Um eine Kante in die andere Richtung zu erstellen, muss der Vorgang in die andere Richtung, also von Speichermedium/Verwendungseinheit nach Objektattribut durchgeführt werden (siehe Abbildung 1).

20250910_info_icon

Hinweis:

Kanten zwischen Informationskategorien und Nutzungs-Swimlanes werden gestrichelt angezeigt.

Unterhalb der Kanten befindet sich eine Textbox, in der Beschreibungen eingefügt werden können.

Durch Klick auf das +-Icon

kann eine neue Gruppe mit neuen Typen manuell hinzugefügt werden.

Dadurch öffnet sich ein Menü auf der rechten Seite, in dem Name und Hintergrundfarbe definiert werden können.

Details siehe Abschnitt Kategorien bearbeiten.

Kanten bearbeiten

Um eine Kante zu auszuwählen und zu löschen, muss diese lediglich mit der Maus selektiert und anschließend die Taste [ENTF] gedrückt werden.

Um mehrere Kanten auszuwählen, gibt es folgenden Möglichkeiten

•[STRG] Taste gedrückt halten und gewünschte Kanten auswählen

•Durch längeres Gedrückthalten der Maustaste ("Longklick") kann ein Rahmen aufgezogen werden (siehe Abbildung 2).

20250912_vsa40_overview_swimlanes_markieren

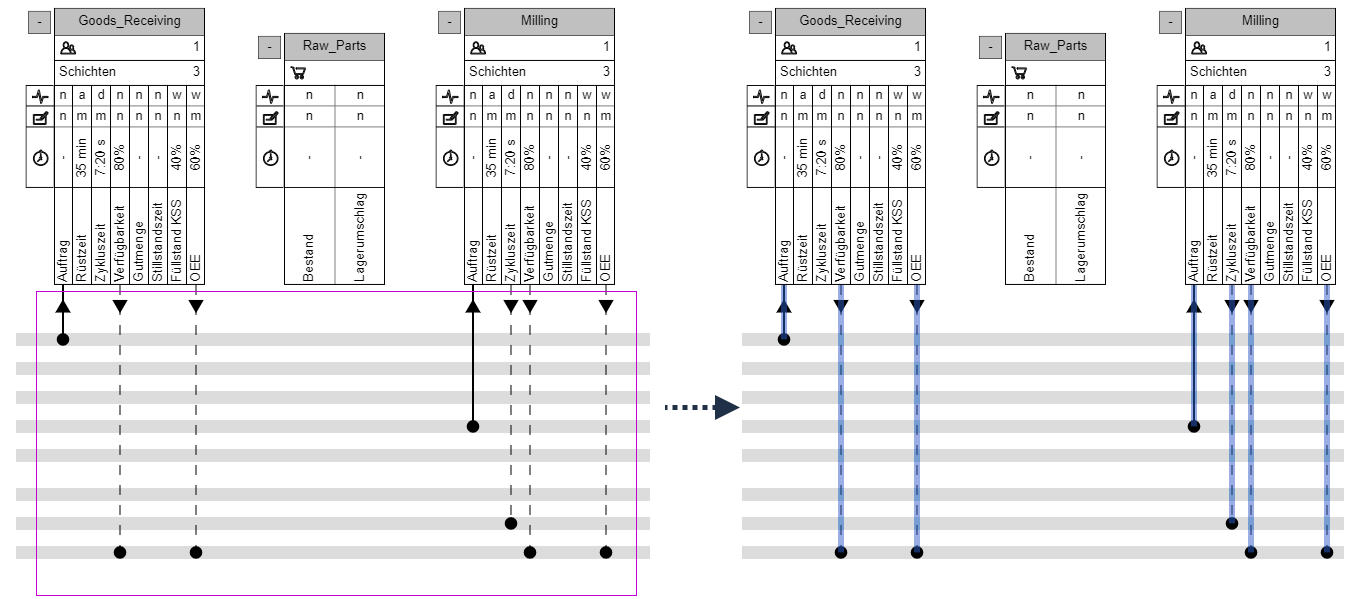

Abbildung 2 - Multiselect

3. Kategorien bearbeiten

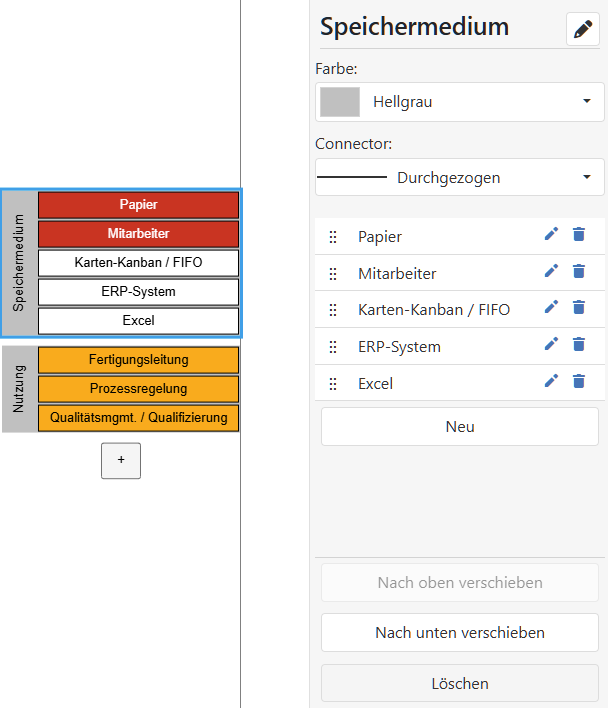

Um die links angezeigten Kategorien zu bearbeiten, muss der jeweils gewünschte Bereich in der Applikation angeklickt werden. Daraufhin öffnet sich ein seitliches Menü.

20250912_vsa40_kategorien_sidemenu_DE

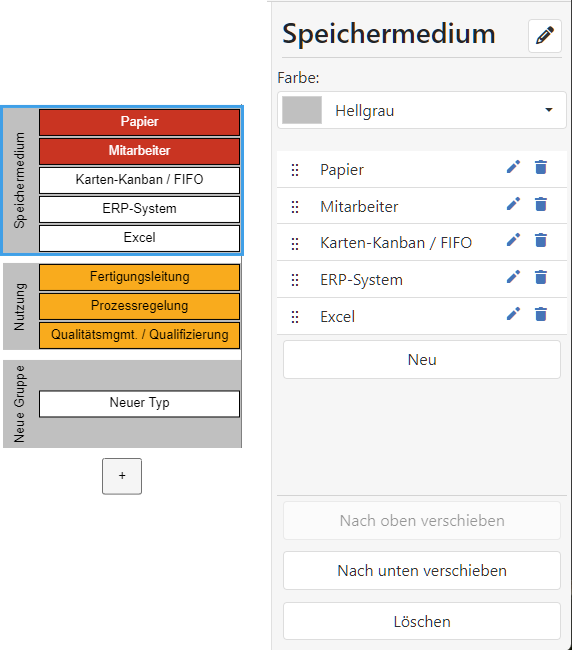

Abbildung 3 - Kategorien bearbeiten

Über das Dropdown Farbe kann eine gewünschte Hintergrundfarbe für den Bereich oder die jeweilige Kategorie eingestellt werden.

Mit den Buttons im unteren Bereich des Dialogs kann die Position der jeweiligen Kategorie (hier z. B. Speichermedium) angepasst werden.

Wir auf ein Attribut geklickt (z. b. Papier) öffnet sich ein neue Dialog, in dem Verbindungen und Elemente bearbeitet werden können.

Details hierzu sind im Kapitel Editiermodus (dialoggeführt) zu finden.

20250910_info_icon

Hinweis:

Nur Attribute aus Kategorien können über den dialoggeführten Editiermodus bearbeitet werden, Objektattribute nicht.

Icon	Beschreibung
	Mit diesem Regler kann die Position des Attributs per Drag&Drop neu angeordnet werden

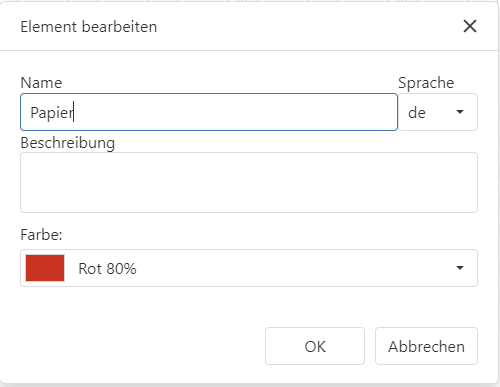

	Das Stift-Icon öffnet einen Dialog, in dem das Attribut bearbeitet werden kann. Abbildung 4 - Objektattribut bearbeiten
	Löscht das jeweilige Attribut
