Wertstromanalyse 4.0 > Editiermodus (dialoggeführt)

In diesem zusätzlichen Modus können pro Swimlane für alle verfügbaren Informationskategorien und im Wertstrom enthaltenen Prozess- und Supermarkt-Objekte Informationsflusskanten gesetzt werden.

Die Zuweisung von ein- und ausgehenden Informationsflusskanten wird dabei per Checkboxen ausgewählt.

Um in diesen Modus zu gelangen, muss zunächst eine der Kategorien selektiert und anschließend auf eines der vorhanden Attribute geklickt werden.

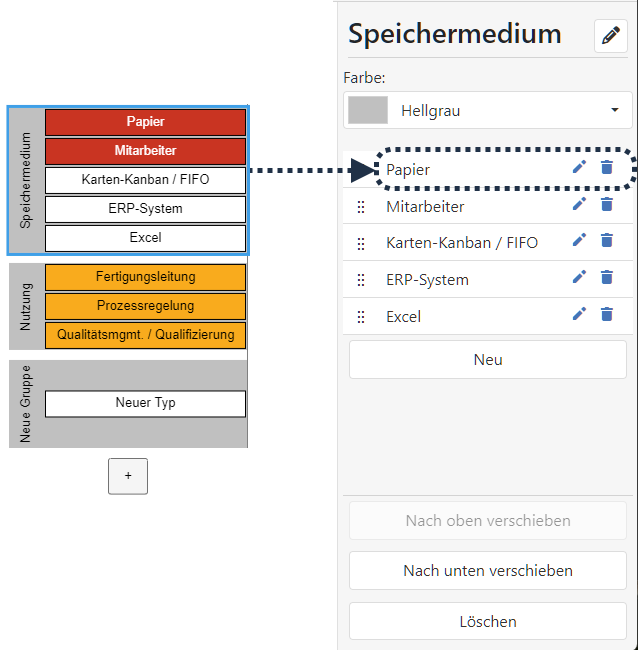

20250912_vsa40_overview_swimlanes_bearbeiten_dialog_oeffnen

Abbildung 1 - Dialoggeführten Modus öffnen

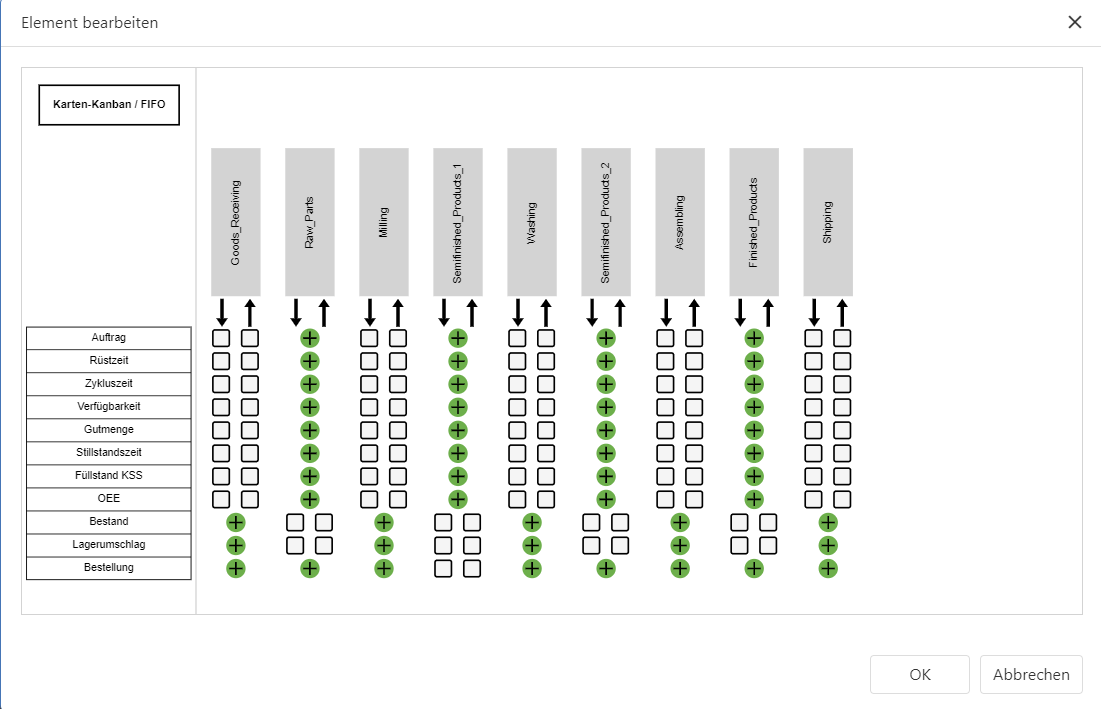

20250912_vsa40_overview_swimlanes_bearbeiten_dialog

Abbildung 2 - Kategorien bearbeiten (dialoggeführt)

Durch Setzen eines Hakens in den Feldern, die mit einem schwarzen X

markiert sind, wird zwischen den jeweiligen Objekten eine Kante erstellt.

Ein Klick auf das +-Icon

wandelt dieses in zwei leere Checkboxen um

Um das Element des gewählten Speichermediums oder der jeweiligen Verwendungseinheiten zu bearbeiten, muss die Auflistung auf der linken Seite der Applikation angeklickt werden.

Daraufhin öffnet sich rechts ein seitliches Menü (siehe Abbildung 3).

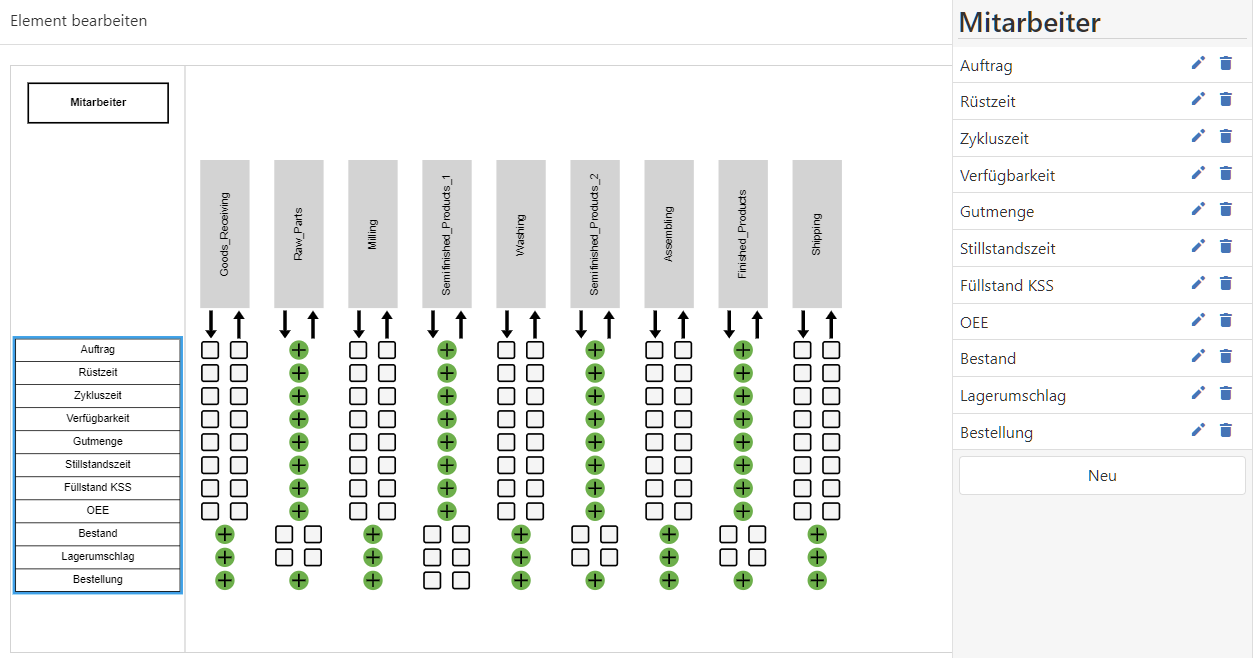

20250912_vsa40_overview_swimlanes_bearbeiten_dialog_attribute_bearbeiten

Abbildung 3 - Element bearbeiten/hinzufügen

Durch einen Klick auf das Stift-Icon kann der Name des jeweiligen Wertes in einem Dialog bearbeitet werden. Ein Klick auf den Mülleimer löscht den Wert.

Durch einen Klick auf den Button Neu kann der Liste der Attribute des Elements ein Eintrag hinzugefügt werden

20250910_info_icon

Hinweise:

•Der Button OK wird durch das seitliche Menü verdeckt. Dieses kann durch einen Klick auf eine freie Fläche jederzeit geschlossen werden.

•Elemente, die über den dialoggeführten Editiermodus hinzugefügt werden, müssen zunächst über das +-Icon

aktiviert werden.
