Objekte der Wertstrom-Toolbox > Prozessobjekte

Inhalte des Kapitels

1. Kurzbeschreibung

2. Ablauf und Steuerungsbeschreibung

20220718_process_disassembly_DE

Abbildung 1 - Ablauf und Steuerungsbeschreibung

20220718_process_disassembly_2_DE

Abbildung 2 - Ablauf und Steuerungsbeschreibung

20220718_process_disassembly_3_DE

Abbildung 3 - Ablauf und Steuerungsbeschreibung

3. Parametrierung

20261007_prozess_demontage_parameter

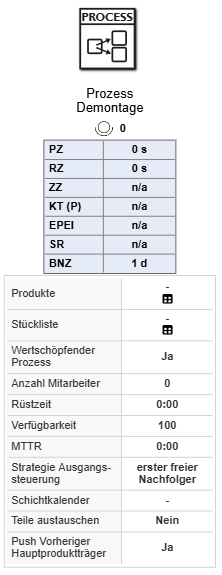

Abbildung 4 - Prozess (Demontage)

Prozess Parameter	Erforderlich	Beschreibung
Name	nein	Name des Objektes
Produkte	nein	Produkte des Objektes
Stückliste	nein	Stückliste des Objektes
Wertschöpfender Prozess	nein	Festlegung, ob ein Prozess zur Wertsteigerung eines Produktes beiträgt
Anzahl Mitarbeiter	ja	Anzahl der zugewiesenen Mitarbeiter pro Prozess
Rüstzeit	ja	Benötigte Zeit, die ein Objekt braucht, um sich für ein anstehendes Produkt zu rüsten
Rüstmatrix anlegen	nein	Öffnet eine neue Ansicht, um eine Rüstmatrix zu definieren
Verfügbarkeit	ja	Zuverlässigkeit (in %), mit der ein Objekt ohne Störungen in Betrieb ist. Prozentualer Anteil bezieht sich nur auf den Zustand Arbeitszeit (Maschine wird nicht während Ungeplant, Pausiert, Wartend oder Rüstend gestört).
MTTR	ja	Meantime to Repair: Benötigte Zeit um eine Störung zu beheben
Strategie Ausgangssteuerung	ja	Logik, nach der die Produkte das Objekt verlassen. Details können hier nachgelesen werden.
Schichtkalender	nein	Zuweisung von Arbeits- und Ruhezeiten
Teile austauschen	nein	•true: Teile in Stückliste werden nur virtuell ausgetauscht. Pro eingehendem Teil wird für alle definierten Teile mit der Austauschrate gewürfelt, zusätzlich zur Ist-Zykluszeit des eingehenden Produktes auch die Zeit für einen Teileaustausches benötigt wird. Dieser zusätzliche Zeitbedarf wird pro Produkt in der Stückliste ermittelt bzw. gewürfelt. Pro eingehendem Produkt können somit mehrere Produkte aus der Stückliste zu einem erhöhtem Zeitverbrauch führen. •false: das eingehende Teil wird in die Teile der Stückliste aufgesplittet. Austauschrate und Zeit für Teileaustausch wird dabei in der Stückliste ignoriert.
Push Vorheriger Hauptproduktträger	nein	Legt fest, was mit nicht vollständig gefüllten Ausgangs-Ladungsträgern passiert, wenn das Hauptprodukt wechselt. Standard: false Bei der Demontage werden die Teilprodukte auf Ladungsträgern gesammelt, ein Ladungsträger je Teilprodukt. Ein Ladungsträger verlässt die Station, wenn er voll ist, also wenn seine Transfermenge erreicht ist. Kommt ein anderes Hauptprodukt an, können Ladungsträger des vorherigen Hauptprodukts noch teilweise gefüllt sein: True: Diese Ladungsträger werden sofort an den Nachfolger weitergegeben, auch wenn die Transfermenge nicht erreicht ist. Es warten keine Teile, aber Ladungsträger können nur teilweise gefüllt weitergehen. False: Die Ladungsträger bleiben in der Station, bis sie voll sind. Sie werden mit weiteren Teilen desselben Teilprodukts aufgefüllt. Jedes Teilprodukt hat einen eigenen Platz im Puffer, wartende Ladungsträger blockieren daher keine anderen Teilprodukte. Wird das Teilprodukt nicht mehr erzeugt, bleiben seine Teile in der Station Die Einstellung hat keine Auswirkung, während dasselbe Hauptprodukt wiederholt zerlegt wird.
Notiz	nein	Benutzerdefinierte Notizen und Anmerkungen

Produkt Parameter	Erforderlich	Beschreibung
Produkt	ja	Produkt, welches bearbeitet werden soll
Ist-Zykluszeit	ja	Bearbeitungszeit des (eingehenden) Hauptproduktes; diese kann ggf. verlängert werden, wenn Teile virtuell ausgetauscht werden (Modus Teile austauschen true und Austauschrate sowie Zeit für Teileaustausch definiert)
Ausschussrate [%]	ja	Wahrscheinlichkeit (in %), mit der Produkte als nicht brauchbar markiert werden. Ausgewählte Produkte werden nach der Bearbeitung sofort gelöscht. Ein Teil ist am Ende einer Bearbeitung entweder Ausschuss oder Nacharbeit, d.h. ein zu vernichtendes Teil wird nicht in der Station auch nachgearbeitet ([Prozent-Gutteile +] Prozent Ausschuss + Prozent Nacharbeit)

Stückliste Parameter	Erforderlich	Beschreibung
Produkt	ja	Endprodukt nach der Demontage des eingehenden Hauptprodukts Ein Produkt der Stückliste ist nur dann das Ausgangsprodukt/Endprodukt, wenn der Teile austauschen = false Wenn Teile austauschen = true, dann werden nur virtuell Teile ausgetauscht -> Eingangsprodukte = Ausgangsprodukte
Anzahl erzeugter Produkte (1:N)	ja	Gesamtzahl der Ausgangsprodukte, die aus einem Hauptprodukt hergestellt werden
erzeugt aus Produkt	ja	Hauptprodukt, aus dem die Ausgangsprodukte hergestellt werden
Weitergabemenge	ja	Anzahl der Outputprodukte, die für den Transport zu einem nachgelagerten Prozess in einen Carrier verpackt werden
Austauschrate	ja	Wahrscheinlichkeit des virtuellen Austauschs des Demontageprodukts. Wird nur verwendet, wenn die Option Teile austauschen gewählt wurde. Beim Austausch von Teilen findet ein virtueller Austausch an der Station statt und das Endprodukt ist dasselbe wie das Eingangsprodukt. So kann z. B. während des Aufarbeitungsprozesses das Entfernen des alten Öls aus dem Motor als virtueller Austausch betrachtet werden, wobei das Entfernen des Öls als virtueller Austausch neben der Demontage des Motors betrachtet wird. Input- und Output-Produkt sind dann identisch, nur der Austausch wird in der Simulationsstatistik registriert.
Zeit für Teileaustausch	ja	Zeit, die für den virtuellen Austausch eines Demontageprodukts benötigt wird. Wird nur verwendet, wenn die Option Teile austauschen gewählt wurde. Bei einem Austausch von Teilen findet ein virtueller Austausch an der Station statt und das Endprodukt ist dasselbe wie das Eingangsprodukt. Die virtuelle Austauschzeit wird zur Demontagezeit des Eingangsprodukts addiert.

4. Kantenverbindungen

siehe Kapitel Mögliche Verbindungen zu Objekten
