Allgemeine Einführung > Erste Schritte

Inhalte

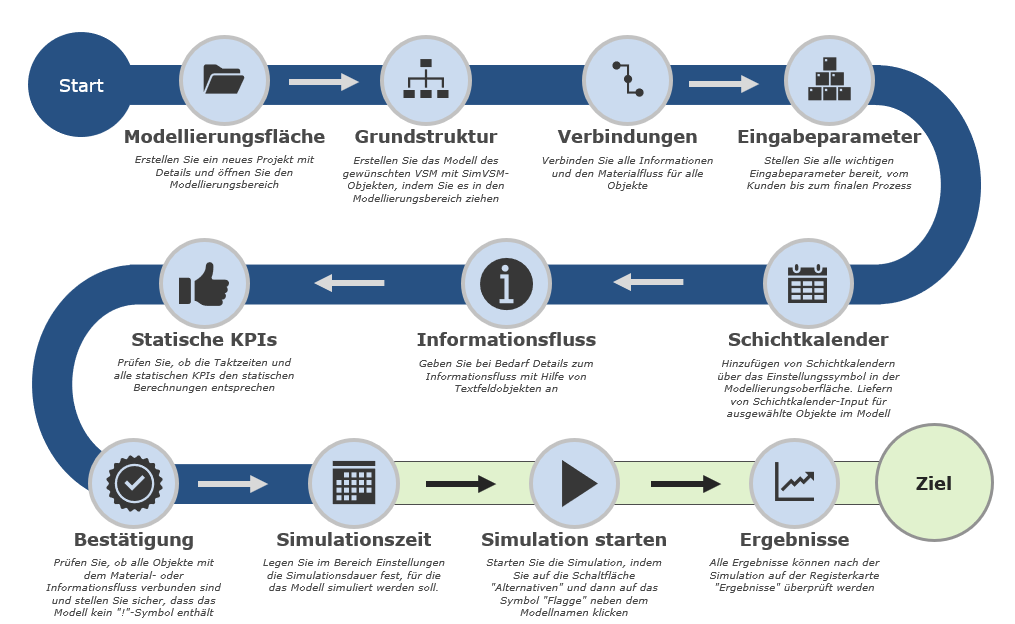

Überblick Modellerstellung

20220718_first_steps_folie_1_DE

Abbildung 1 - Überblick zur Modellerstellung

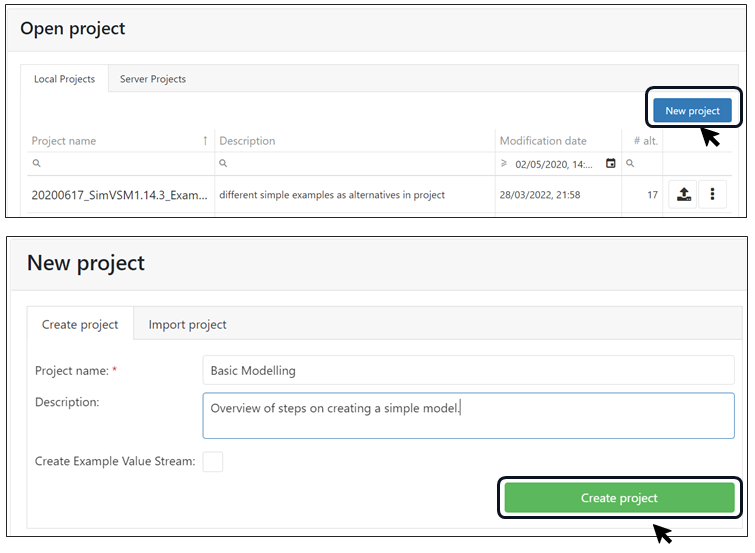

Schritt 1 - Modellierungsoberfläche

•Erstellen Sie ein neues Projekt mit Details und öffnen Sie die Modellierungsoberfläche

20220718_first_steps_step_1_1_DE

20220718_first_steps_step_1

Abbildung 2 - Modellierungsoberfläche

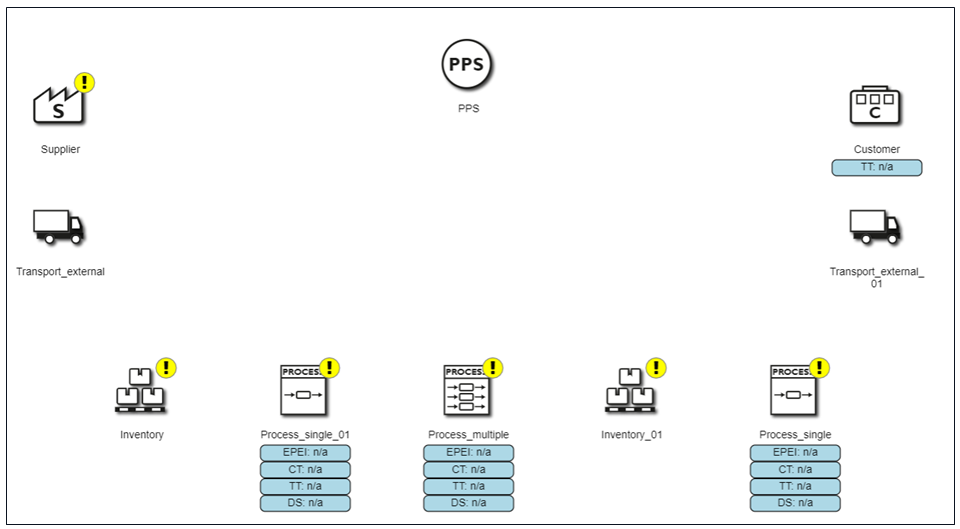

Schritt 2 - Grundstruktur

•Erstellen Sie das Modell des gewünschten VSM mit SimVSM-Objekten, indem Sie es in die Modellierungsoberfläche ziehen

•Ziehen Sie die gewünschten Objekte in die Modellierungsoberfläche.

•Bilden Sie eine Grundstruktur ähnlich einem statischen VSM-Modell.

20220718_first_steps_step_2_1_EN

20220718_first_steps_step_2

Abbildung 3 - Grundstruktur

Schritt 3

•Verbinden Sie alle Informationen und den Materialfluss für alle Objekte

•Nachdem Sie die Objekte platziert haben, stellen Sie alle grundlegenden Verbindungsanforderungen für den Materialfluss bereit

20220718_first_steps_step_3_1_DE

20220718_first_steps_step_3

Abbildung 4 - Verbindungen

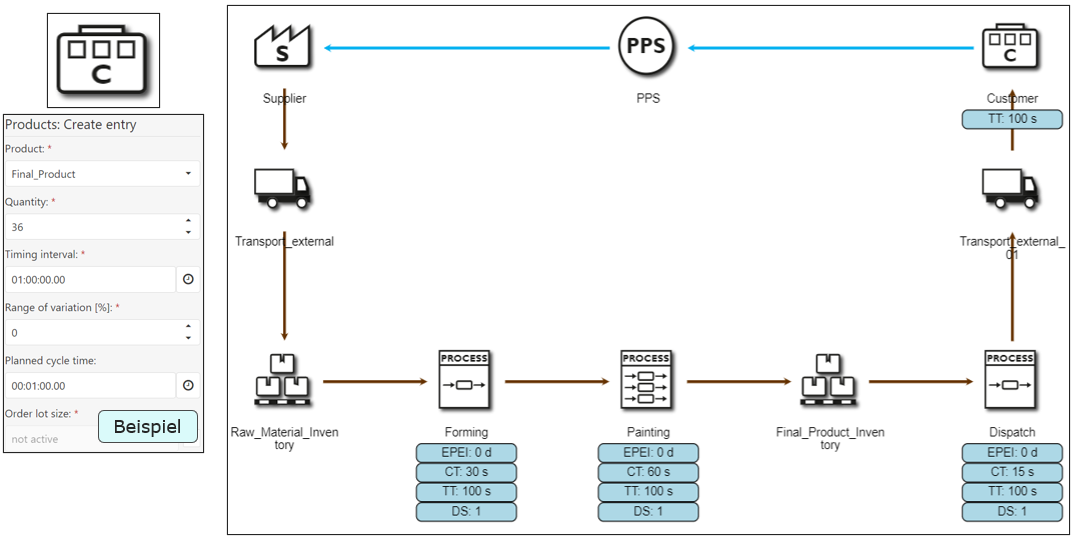

Schritt 4 - Eingabeparameter

•Stellen Sie alle wichtigen Eingabeparameter bereit, vom Kunden bis zum finalen Prozess

•Benennen Sie alle Prozessobjekte und stellen Sie alle erforderlichen Eingaben für die Simulation bereit

20220718_first_steps_step_4_1_DE

20220718_first_steps_step_4_DE

Abbildung 5 - Eingabeparameter

Schritt 5 - Schichtkalender

•Hinzufügen von Schichtkalendern über das Einstellungssymbol in der Modellierungsoberfläche. Liefern von Schichtkalender-Input für ausgewählte Objekte im Modell

•Schritt 1: Erstellen Sie einen neuen Schichtkalender.

•Schritt 2: Geben Sie die Schichtzeit und eventuelle Pausen ein und wählen Sie die Tage aus, an denen die Schicht gelten soll.

•Schritt 3: Nach der Erstellung des Schichtkalenders fügen Sie den Schichtkalender zu den Objekten hinzu, wo er benötigt wird.

20220718_first_steps_step_5_1_DE

20220718_first_steps_step_5_DE

Abbildung 6 - Schichtkalender

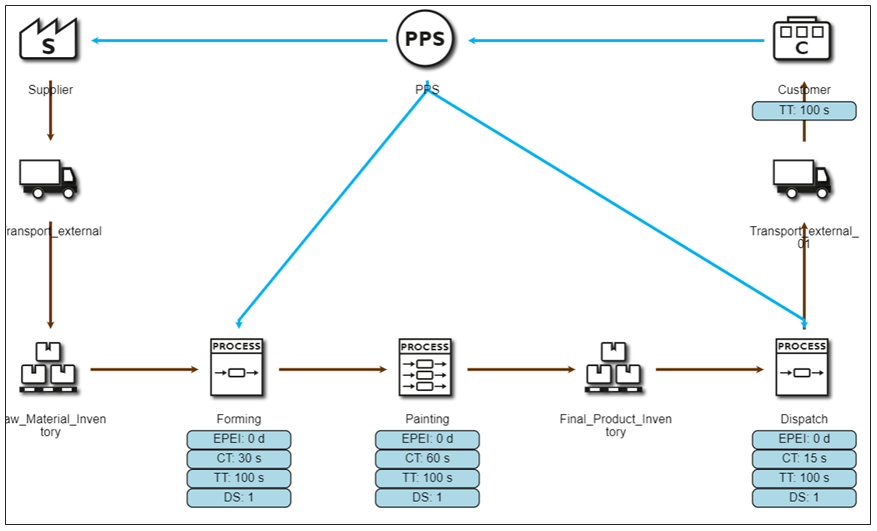

Schritt 6 - Informationsfluss

•Geben Sie bei Bedarf Details zum Informationsfluss mit Hilfe von Textfeldobjekten an

•Verbinden Sie die wichtigsten Informationsflüsse im Modell.

•Fügen Sie bei Bedarf Beschriftungen hinzu, indem Sie das Notiz-Objekt in der Modellierungsoberfläche verwenden

20220718_first_steps_step_6_1_DE

20220718_first_steps_step_6

Abbildung 7 - Informationsfluss

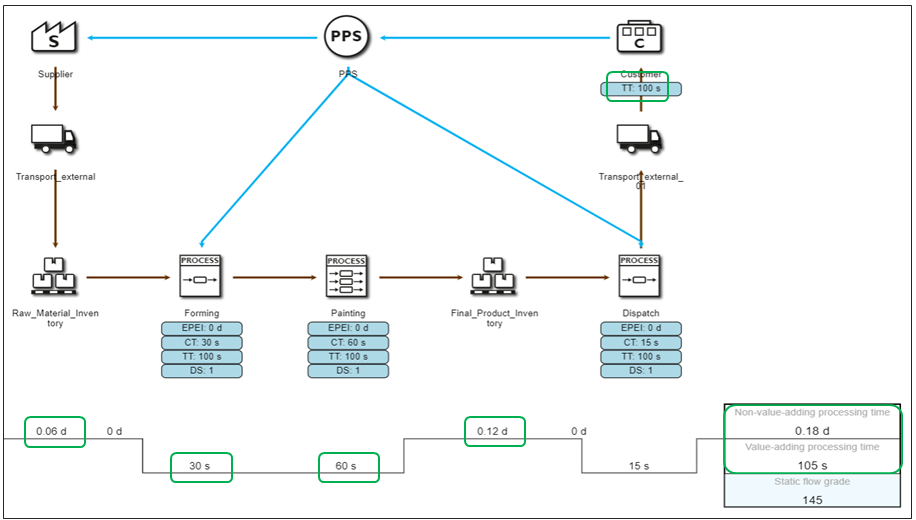

Schritt 7 - Statische KPIs

•Prüfen Sie, ob die Taktzeiten und alle statischen KPIs den statischen Berechnungen entsprechen

•Überprüfung der wichtigsten statischen KPIs, um zu prüfen, ob die Eingabeparameter den Erwartungen entsprechen

20220718_first_steps_step_7_1_De

20220718_first_steps_step_7

Abbildung 8 - Statische KPIs

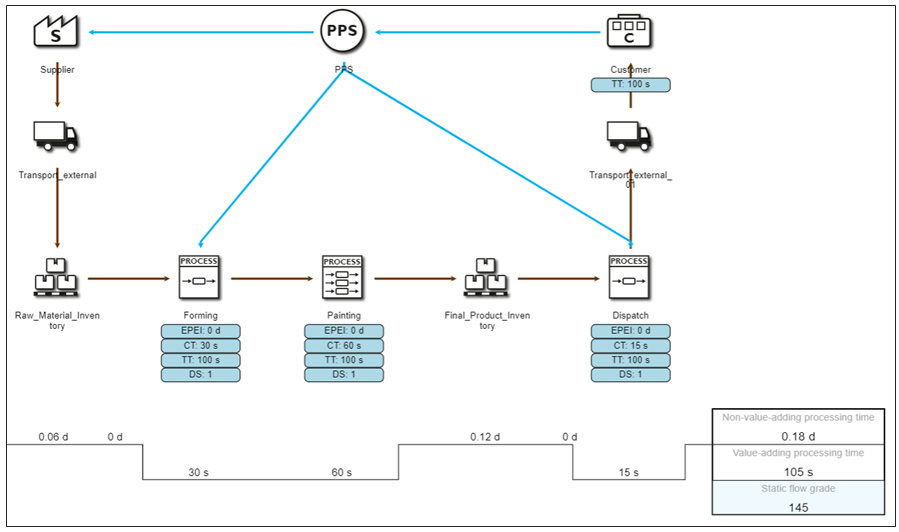

Schritt 8 - Bestätigung

•Prüfen Sie, ob alle Objekte mit dem Material- oder Informationsfluss verbunden sind.

•Stellen Sie sicher, dass im Modell kein "!"-Symbol vorhanden ist.

20220718_first_steps_step_8_1_DE

20220718_first_steps_step_8

Abbildung 9 - Bestätigung

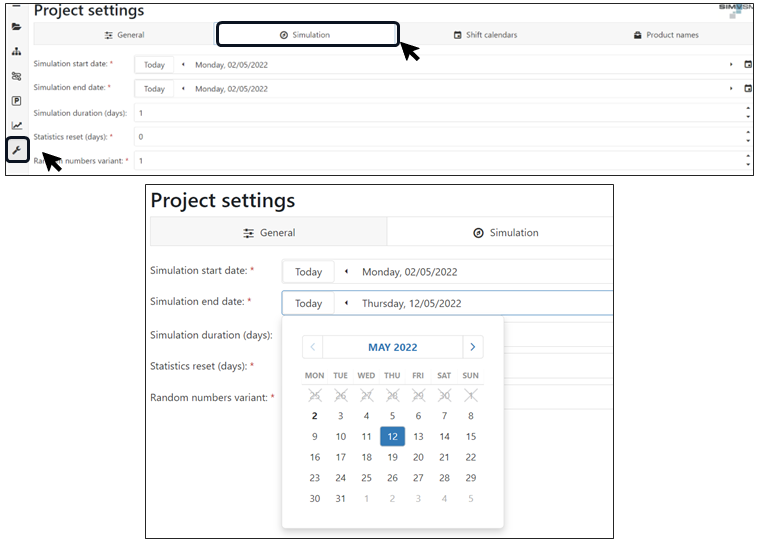

Schritt 9 - Simulationszeit

•Legen Sie im Bereich Einstellungen die Simulationsdauer fest, für die das Modell simuliert werden soll

20220718_first_steps_step_9_1_EN

20220718_first_steps_step_9

Abbildung 10 - Simulationszeit

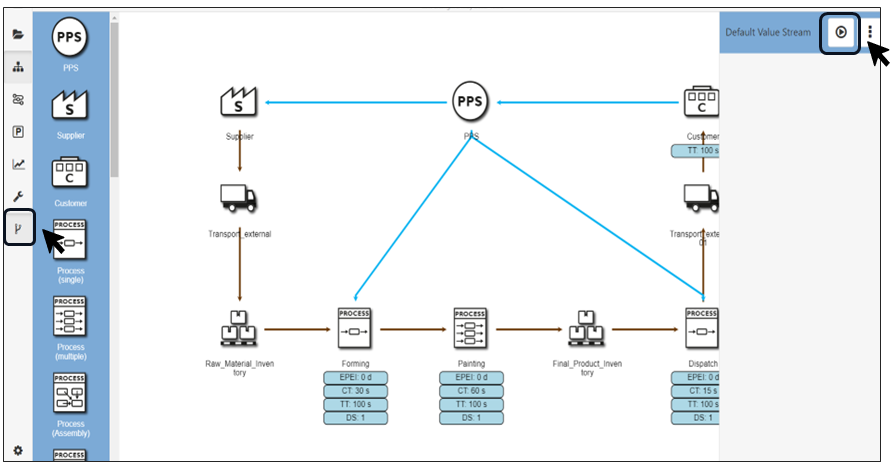

Schritt 10 - Simulation starten

•Starten Sie die Simulation, indem Sie auf den Button Alternativen und dann auf den Simulation starten (Button mit Flagge) neben dem Modellnamen klicken

•Nach Angabe der Simulationsdauer kann die Simulation gestartet werden.

•Die Play-Taste startet die Simulation und der Fortschritt wird auf dem Display angezeigt

20220718_first_steps_step_10_1_DE

20220718_first_steps_step_10

Abbildung 11 - Simulation starten

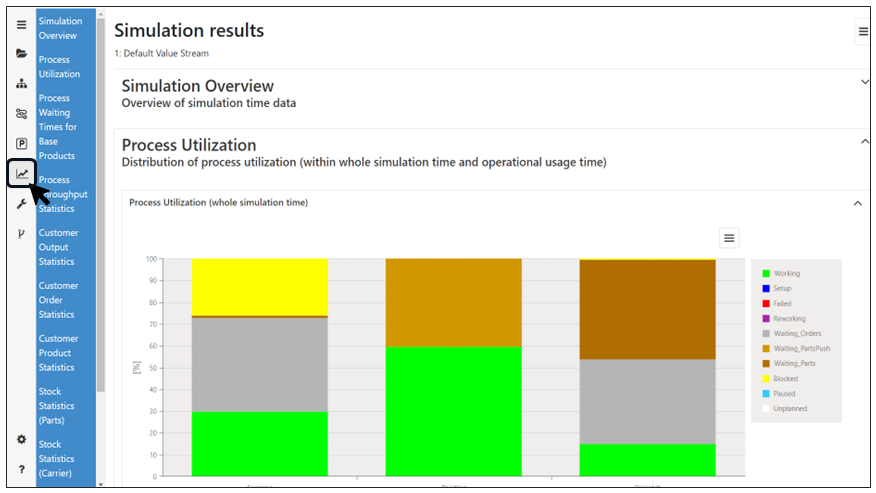

Schritt 11 - Ergebnisse

•Alle Ergebnisse können nach der Simulation auf der Registerkarte Ergebnisse überprüft werden

•Die Ergebnisse der Simulation können auf der Registerkarte Ergebnisse angezeigt werden.

•Mehrere Abschnitte sind zur Interpretation und Verbesserung verfügbar

20220718_first_steps_step_11_1_DE

20220718_first_steps_step_11

Abbildung 12 - Ergebnisse

Modellierungsalternativen

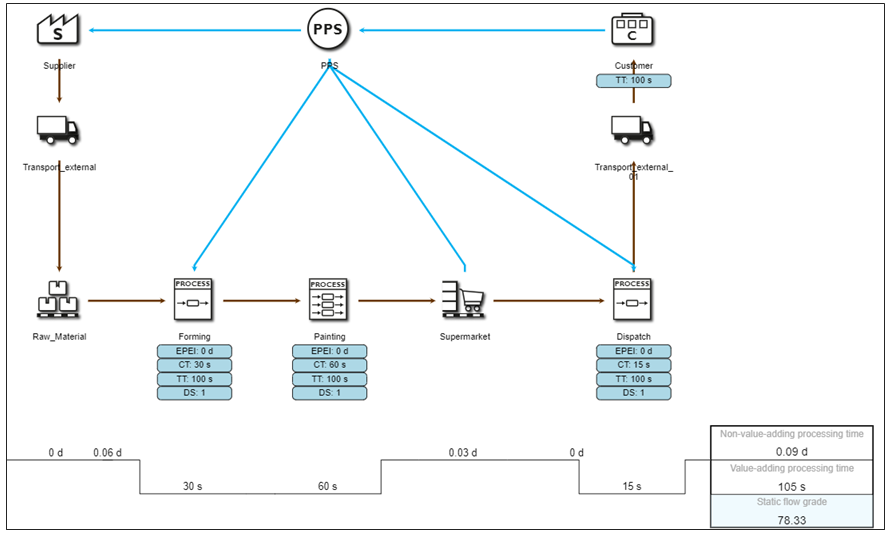

Schritt 8 - Bestätigung der Alternative

•Prüfen Sie, ob alle Objekte mit dem Material- oder Informationsfluss verbunden sind.

•Stellen Sie sicher, dass im Modell kein "!"-Symbol vorhanden ist.

20220718_first_steps_step_8_1_DE

20220718_first_steps_step_8_2

Abbildung 13 - Bestätigung der Alternative

Schritt 9 - Simulation der Alternative starten

•Starten Sie die Simulation, indem Sie auf den Button Alternativen und dann auf den Button Simulation starten (Button mit Flagge) neben dem Modellnamen klicken

•Nach Angabe der Simulationsdauer kann die Simulation gestartet werden.

•Die Play-Taste startet die Simulation und der Fortschritt wird auf dem Display angezeigt

20220718_first_steps_step_10_1_DE

20220718_first_steps_step_10_2

Abbildung 14 - Simulation der Alternative starten

Schritt 10 - Ergebnisse der Alternative

•Alle Ergebnisse können nach der Simulation auf der Registerkarte Ergebnisse überprüft werden

•Die Ergebnisse der Simulation können auf der Registerkarte Ergebnisse angezeigt werden.

•Mehrere Abschnitte sind zur Interpretation und Verbesserung verfügbar.

20220718_first_steps_step_11_1_DE

20220718_first_steps_step_11_2

Abbildung 15 - Ergebnisse der Alternative

Schritt 11 - Vergleich der Ergebnisse

•Die Ergebnisse der Alternativen können direkt mit dem Basismodell verglichen werden, um die Verbesserungen zu veranschaulichen

•Mit dem Button Alternative können 2 verschiedene Modelle zum Vergleich der Ergebnisse ausgewählt werden

20220718_first_steps_step_12_1_DE

20220718_first_steps_step_12

Abbildung 16 - Vergleich der Ergebnisse
