In diesem Kapitel werden einfache Grundmodellierungen aufgezeigt und erklärt.
Inhalte des Kapitels
Materialfluss - Push Parallele Stationen
Materialfluss - Teileentnahme durch Aufträge
Materialfluss - Teileentnahme durch Aufträge - Parallel
Materialfluss Montagestation - Teileentnahme durch Aufträge
Materialfluss Montagestation - FIFO
Informationsflussweiterreichung

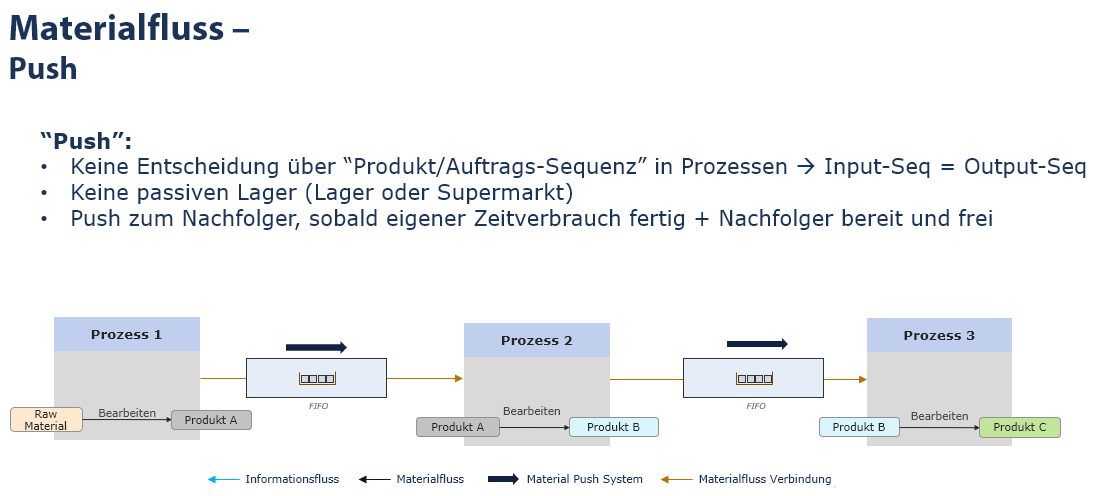

Abbildung 1 - Materialfluss Push

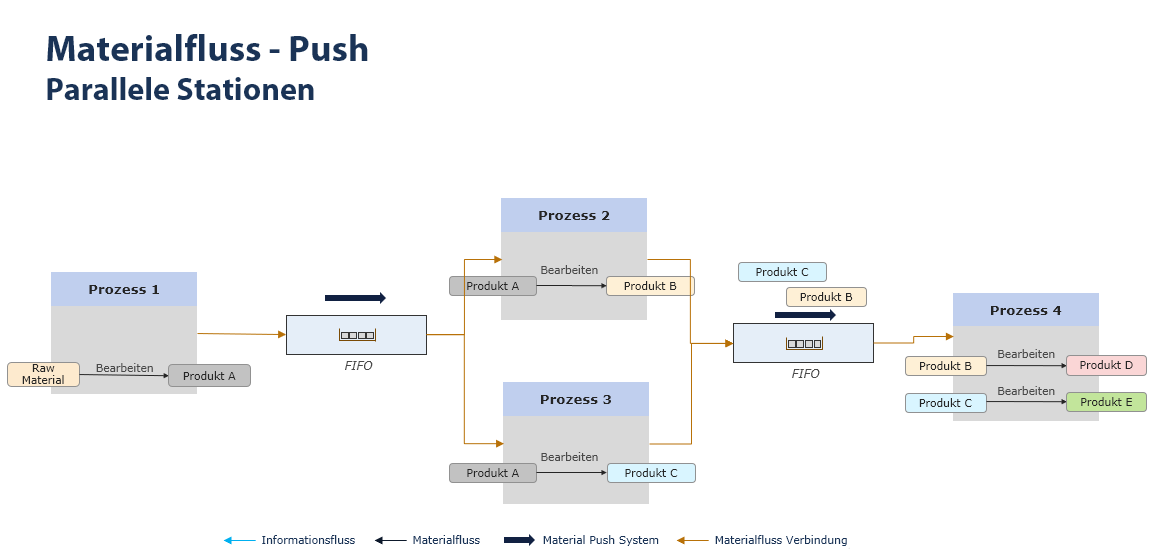

Materialfluss - Push Parallele Stationen
Abbildung 2 - Materialfluss - Push Parallele Stationen

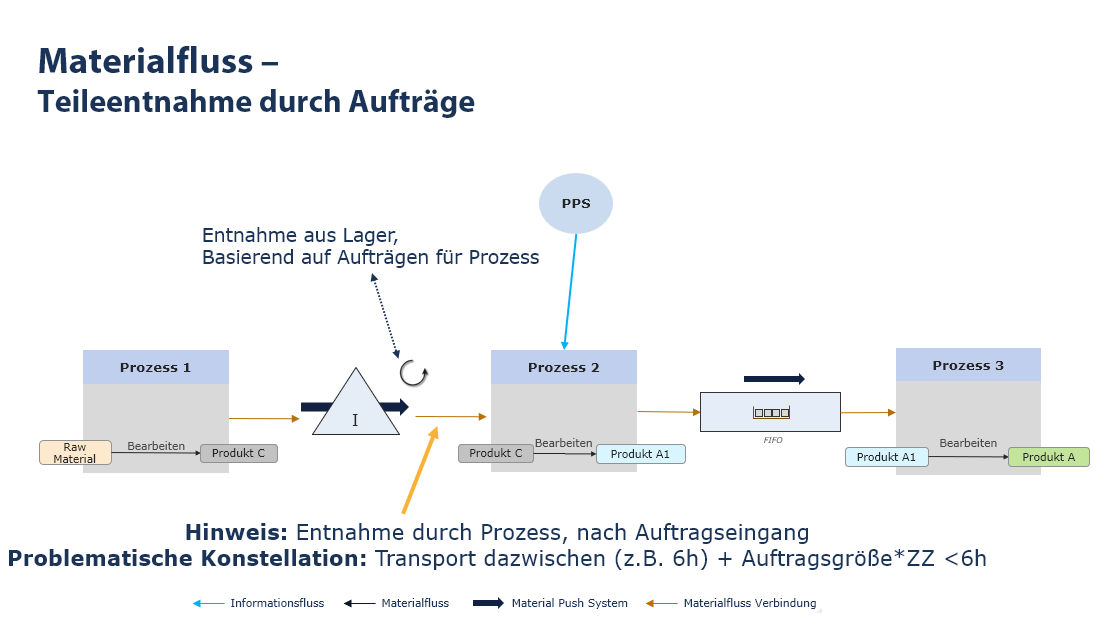

Materialfluss - Teileentnahme durch Aufträge
Abbildung 3 - Teileentnahme durch Aufträge
Materialfluss - Teileentnahme durch Aufträge - Parallel

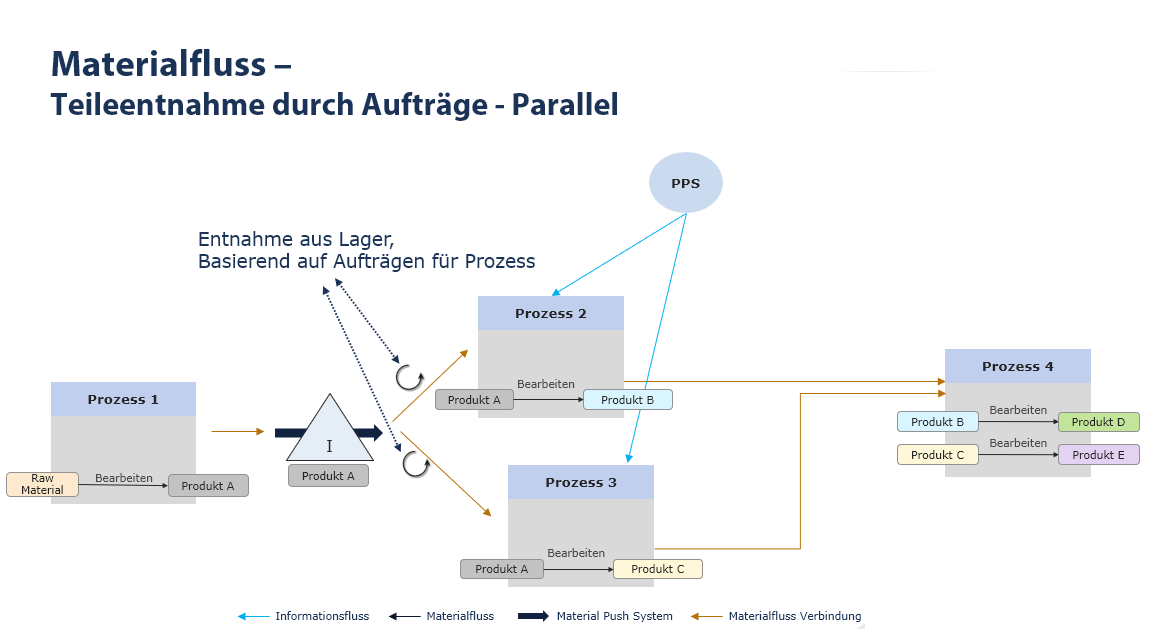

Abbildung 4 - Teileentnahme durch Aufträge - Parallel

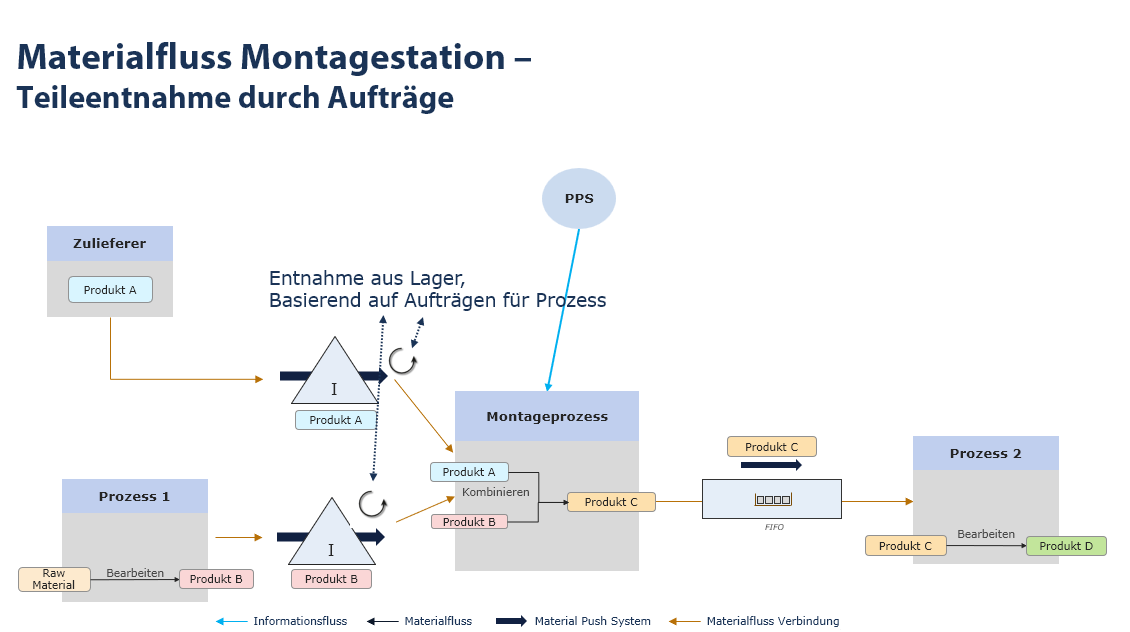

Materialfluss Montagestation - Teileentnahme durch Aufträge
Abbildung 5 - Materialfluss Montagestation - Teileentnahme durch Aufträge
Materialfluss Montagestation - FIFO

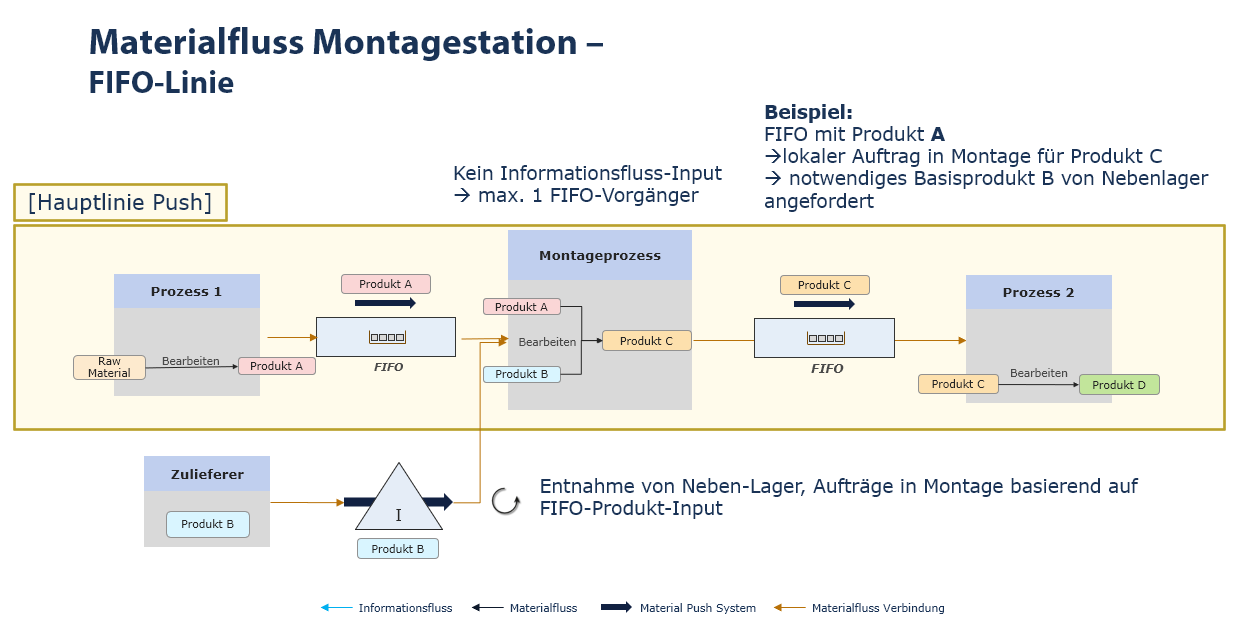

Abbildung 6 - FIFO
Informationsflussweiterreichung

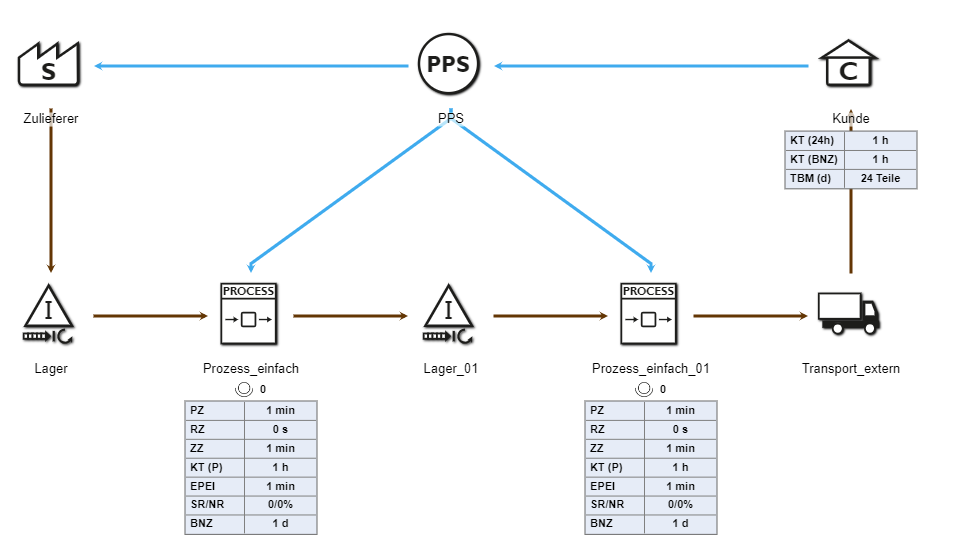

Nachfolgendes Modell (Abbildung 7) zeigt eine einfache Modellierung mit Informationsflussweiterreichung vom Kunden an das PPS-System.
Von diesem aus werden die Aufträge entsprechend über MRP-Logik weiter auf alle mit Informationsflusspfeilen verbundenen Prozess-Objekte verteilt und eingeplant.
Zudem wird mittels Informationsflusskante von PPS zum Zulieferer ein Dispositionslauf (in einem parametrierbaren Intervall) angetriggert, der alle für ein Intervall benötigten Ausgangsprodukte des Zulieferers berechnet und entsprechend beim Zulieferer einlastet.
Die Berechnung schließt dabei auch die Bestände im ersten Lager nach dem Zulieferer ein.
Abbildung 7 - Modellierung mit Informationsflussweiterreichung
Häufig werden Prozesse nicht nur mit Fertigungsaufträgen aus einer Produktionslinie belastet, sondern auch mit Fertigungsaufträgen aus anderen Produktionslinien verplant, die in einem Wertstrom zwar nicht modelliert werden, in einer Simulation trotzdem berücksichtigt werden sollen.

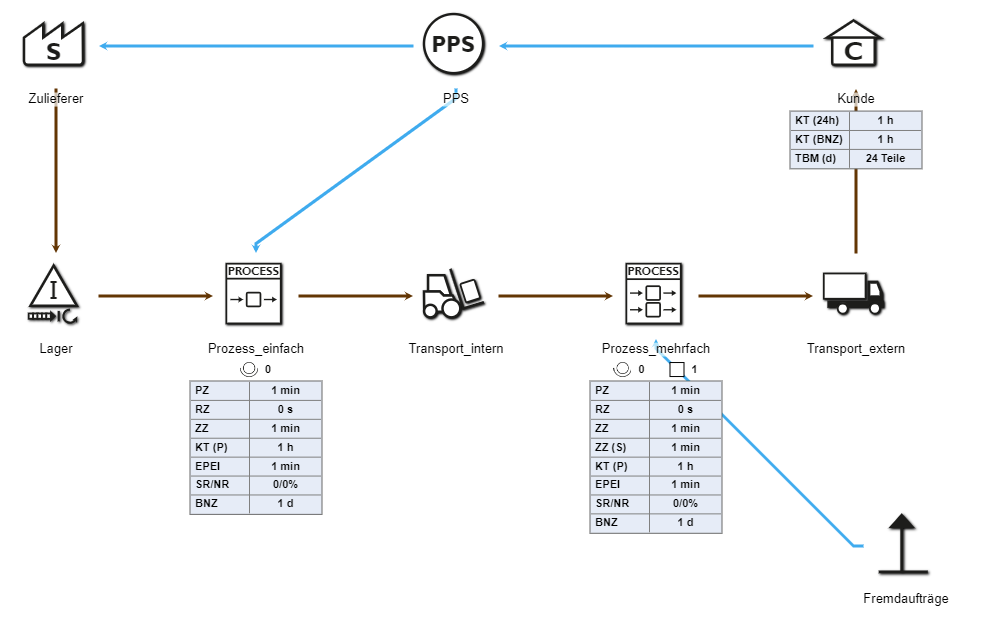

Mittels dem ForeignOrder Objekt können diese geteilten Ressourcen auf das jeweilige Prozess Objekt projiziert und entsprechend als Zusatz-Auftragslast eingeplant werden (siehe Abbildung 8).
Abbildung 8 - ForeignOrder Objekt

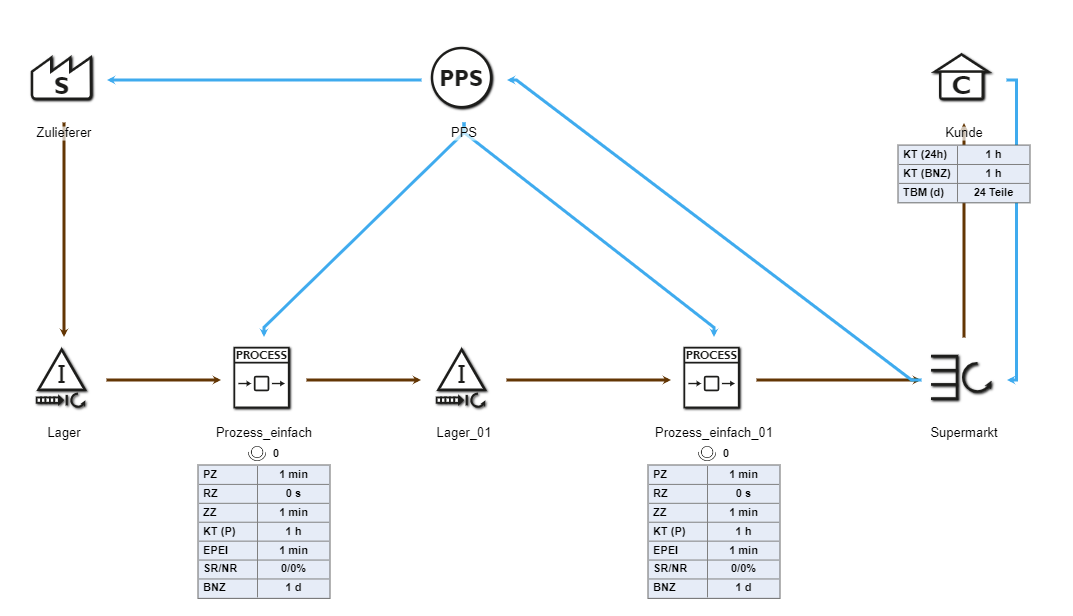

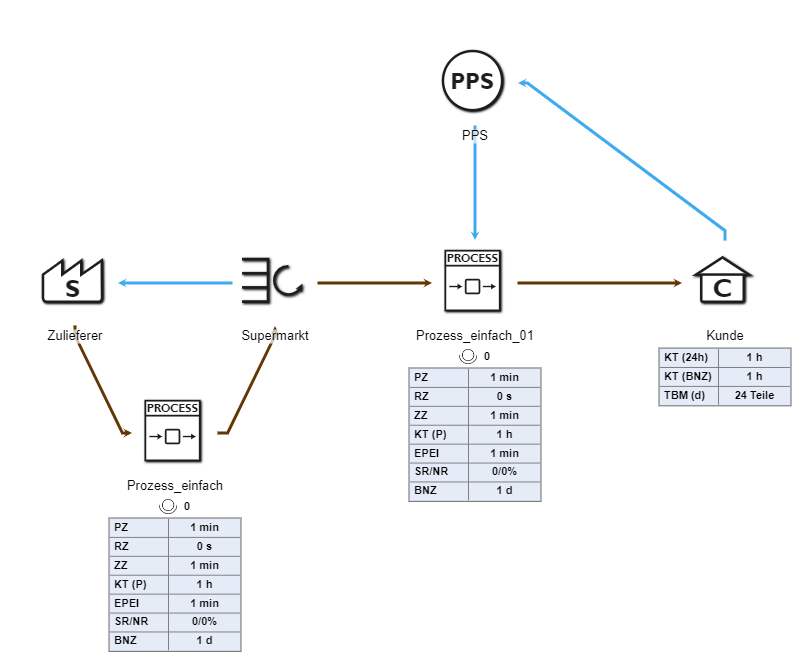

Ein Supermarkt erstellt neue Aufträge, wenn eine bestimme Bestellgrenze unterschritten wird. Diese Information kann sowohl zur zentralen PPS gehen, als auch zu einem vorhergehenden Prozess oder Zulieferer.
Abbildung 9 - Supermarkt
Abbildung 10 - Supermarkt (2)
Aber es besteht auch die Möglichkeit, dass ein Supermarkt seine Information bezüglich neuer Bestellungen an ein Kanban Objekt liefert. Das Kanban Objekt sorgt anschließend dafür, dass der Nachschub geregelt verläuft.
Abbildung 11 - Kanban

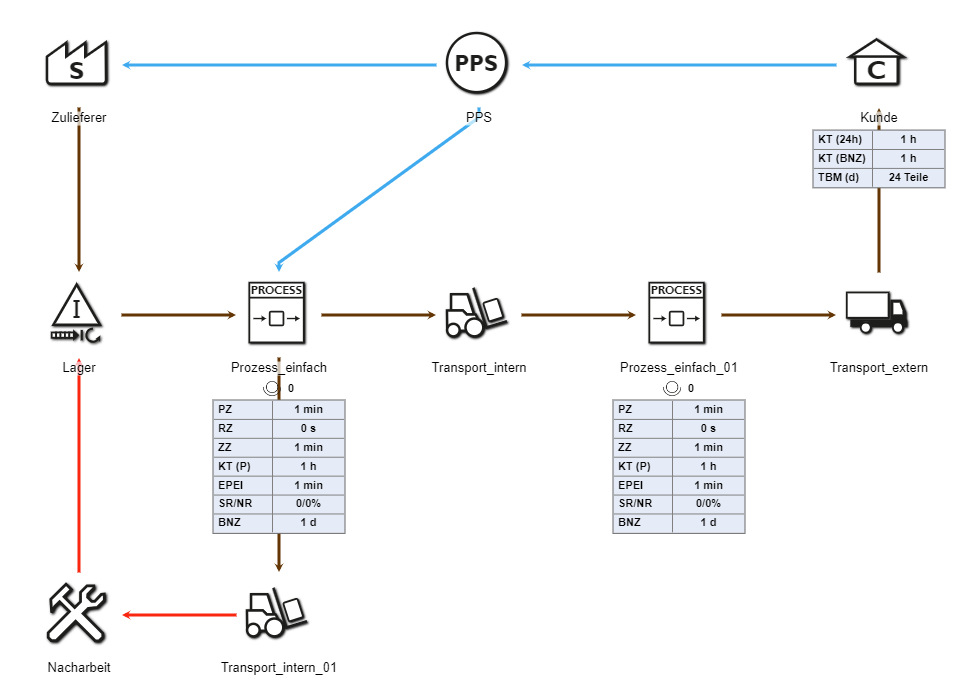

Das Rework Objekt bearbeitet Teile, die zur Nacharbeit markiert worden sind.
Dabei kann unterschieden werden, ob Teile auf gewöhnlichen Prozess-Objekte nachbearbeitet werden oder über eine Rework-Kante ausgeschleust werden und auf dem Rework-Objekt bearbeitet werden.
Falls beide Fälle auf dem jeweiligen Objekt nicht möglich sind, wird das Teil solange im Materialfluss weitergereicht, bis es nachbearbeitet oder ausgeschleust werden kann.

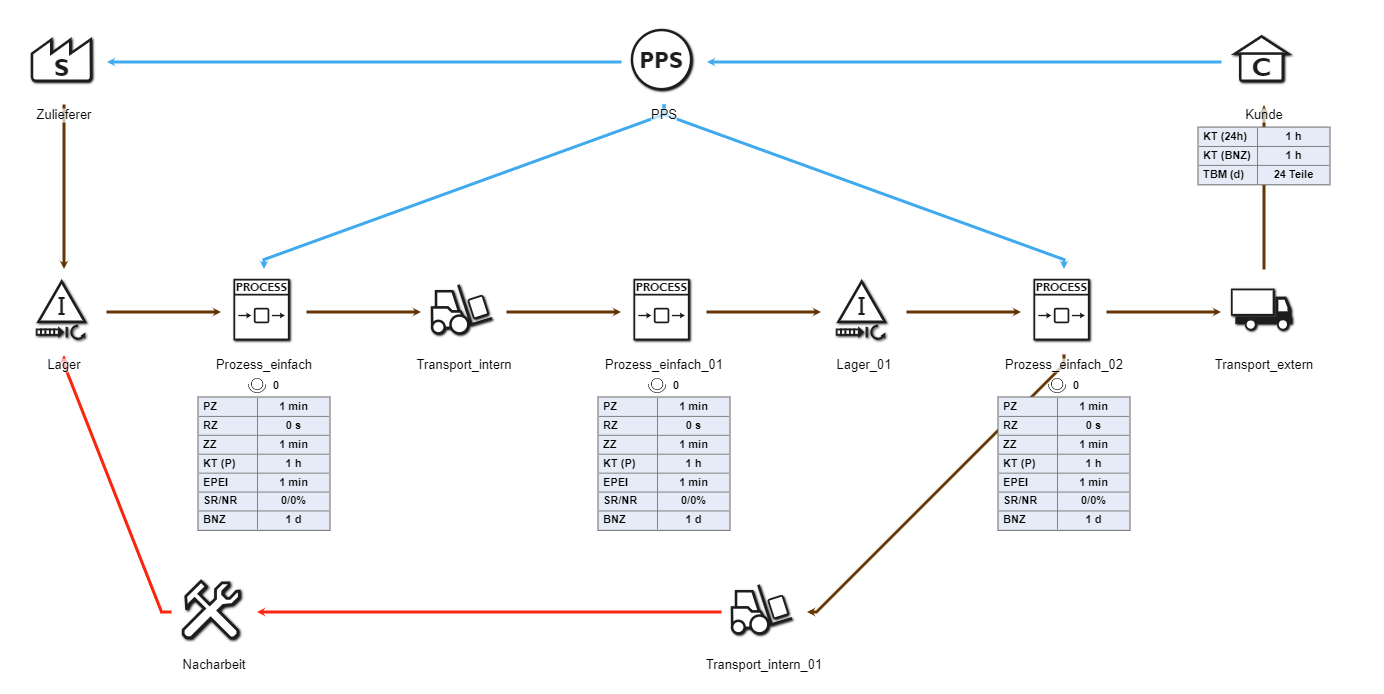

Abbildung 12 - Rework Objekt
Abbildung 13 - Rework Objekt 2
Abbildung 14 - Rework Objekt
