Objekte der Wertstrom-Toolbox > Transporttypen

Inhalte des Kapitels

1. Kurzbeschreibung

Das Objekt Transport (extern) (External Transport) nimmt Produkte (in einem Förderhilfsmittel) vom vorhergehenden Objekt entgegen und transportiert diese auf Fahrzeugen/Transportern zum nachfolgenden Objekt.

Sowohl Anzahl Transporter als auch Kapazität Förderhilfsmittel pro Transporter kann definiert werden.

2. Ablauf und Steuerungsbeschreibung

Das Objekt besitzt einen Aufnahmepuffer für Teile in Förderhilfsmittel. Dieser ist dabei auf die Kapazität (Anzahl Förderhilfsmittel) pro Transporter limitiert.

Die Anzahl Teile pro Förderhilfsmittel ist abhängig vom Vorgänger (Zulieferer: Gebindemenge, Prozess: Weitergabemenge).

Wenn Teile in Carrier in den Eingangspuffer eintreten, werden die Förderhilfsmittel so lange auf einen Transporter umgeladen, bis entweder der Eingangspuffer leer ist oder der Transporter voll.

Anschließend wird der Transporter zum Ziel gestartet (Transportdauer). Am Abgabeziel ist intern ebenfalls ein Abgabepuffer für Förderhilfsmittel integriert (analog zu Eingangspuffer in Förderhilfsmittelkapazität pro Transporter).

Hier muss der Transporter so lange warten, bis er alle Förderhilfsmittel an den Abgabepuffer weiterreichen konnte (Kapazität z.B. voll, wenn die Teile wiederum nicht an Nachfolger umgelagert werden können).

Transporter können sich an der Aufnahme und Abgabestelle im Modell nicht überholen.

Sind alle Förderhilfsmittel in einem Transporter weitergereicht worden, kann dieser den Rückweg (getrennt von Hinweg) antreten (Rückfahrdauer).

Modell Prozess zu Kunde

20220718_external_transport_figure_1_DE

Abbildung 1 - Modell Prozess zu Kunde

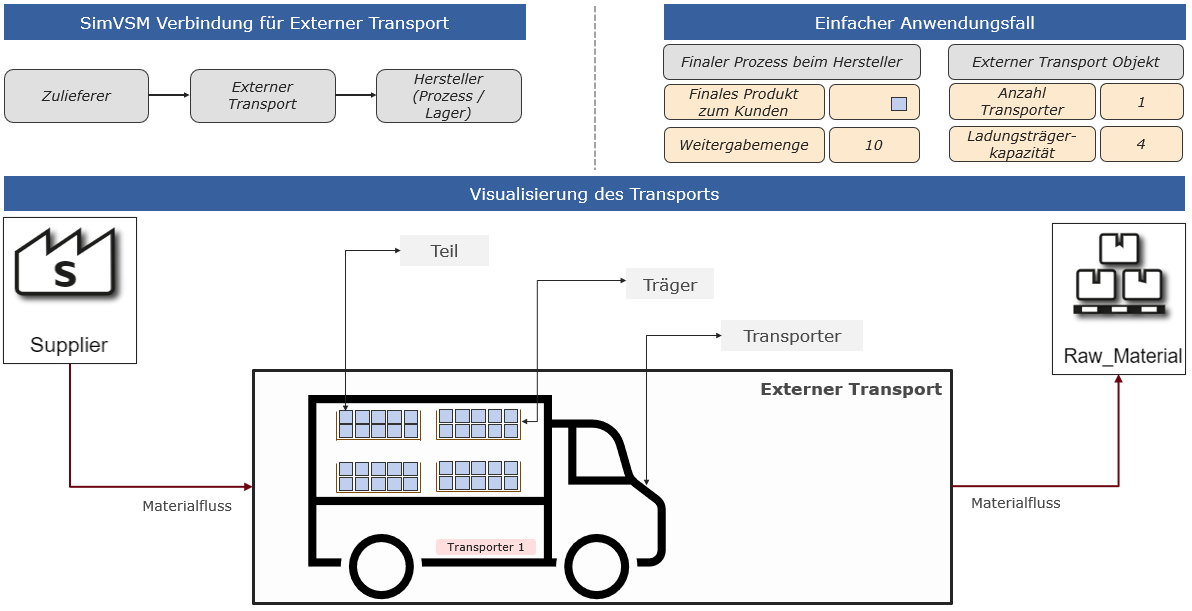

Modell Zulieferer zu Hersteller

20220718_external_transport_figure_2_DE

Abbildung 2 - Modell Zulieferer zu Hersteller

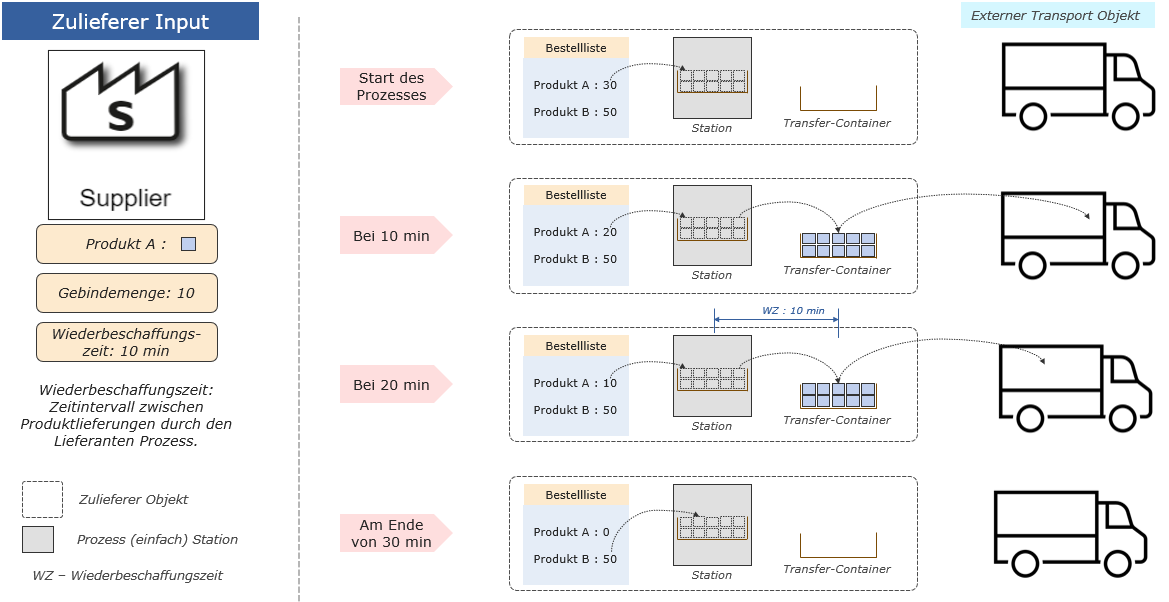

Zulieferer Wiederbeschaffungszeit

20220718_external_transport_figure_3_DE

Abbildung 3 - Zulieferer Wiederbeschaffungszeit

3. Parametrierung

20230413_transport_Extern_parameter

Abbildung 4 - Transport (extern)

Parameter	Erforderlich	Beschreibung
Name	nein	Name des Objektes
Transportdauer	ja	Hinfahrtdauer für einen Transporter (Mindestzeit, abhängig von Weiterreichung/Blockade downstream)
Rückfahrdauer	nein	Zeit, die für die Rückfahrt benötigt wird
Anzahl Transporter	ja	Anzahl der Transporter
Max. Anzahl Ladungsträger pro Transport	ja	Anzahl Förderhilfsmittel pro Transporter (Anzahl Produkte in Förderhilfsmittel abhängig von Weitergabemenge Vorgänger)
Notiz	nein	Benutzerdefinierte Notizen und Anmerkungen

4. Kantenverbindungen

siehe Kapitel Mögliche Verbindungen zu Objekten
